过热保护
发布时间:2012/4/21 19:55:56 访问次数:757

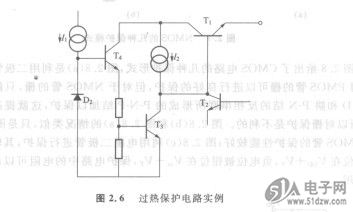

一个典型的过热保护PM1076电路如图2.6所示。Tz是比较放大器，T3是测温元件，用来感知Ti的结温，T4作缓冲级，常温下保护电路不工作，当Ti结温上升时，由于T3与Ti处于集成芯片的相邻位置上，因此当调整管Ti的结温上升时，T3的结温也随之上升。由于PN结正向压降的温度系数是负的，当温度升高时，T3的开启电压下降。电路设计时，可以使得Ti的结温达到极限温度时，T3导通，一旦T3导通，Ti的基极电流就被分流，Ti的负载电流将随之下降。这时Ti功效就不会再继续增加，使结温下降。
一个典型的过热保护PM1076电路如图2.6所示。Tz是比较放大器，T3是测温元件，用来感知Ti的结温，T4作缓冲级，常温下保护电路不工作，当Ti结温上升时，由于T3与Ti处于集成芯片的相邻位置上，因此当调整管Ti的结温上升时，T3的结温也随之上升。由于PN结正向压降的温度系数是负的，当温度升高时，T3的开启电压下降。电路设计时，可以使得Ti的结温达到极限温度时，T3导通，一旦T3导通，Ti的基极电流就被分流，Ti的负载电流将随之下降。这时Ti功效就不会再继续增加，使结温下降。
