BZT52C18-7-F一些TTL门电路系列的扇出数、传输延迟时间苫pd和功耗PD等,用来进行比较。

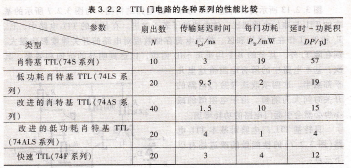

表3.2.2 TTL门电路的各种系列的性能比较.

3.2.1 在数字电中,BJT管作为开关使用时,工作在其输出特性曲线的什么区?

3.2.2 基本的BJT反相器的动态性能存在什么问题?而TTL反相器的输人级和推拉式输出级各有什么特点,它们是怎样提高电路的开关速度的?

3.2.3 TTL与非门和TTL反相器在电路结构上和功能上有何不同?

3.2.4 为什么BiCMOs电路的开关速度比较快?

3.2.5 抗饱和TTL电路为什么可以提高开关速度?

由于TTL门电路中BJT工作在饱和状态,开关速度受到了限制。只有改变电路的工作方式,BJT从饱和型变为非饱和型,才能从根本上提高速度。射极耦合逻辑门(ECL)电路就是一种非饱和型高速数字集成电路,它的平均传输延迟时间可在2ns以下,是目前双极型电路中速度最高的,主要用于高速或超高速数字系统中。

ECL门电路的基本结构,图3.3.1所示是基本的ECL门电路,T1、T2和T3管组成发射极耦合电路。

A、B为输人信号,T3的基极接-1.3V的参考电压,T4和T5组成射极输出电逻辑电路

类型延时功耗积DP/pJ,肖特基TTL(74S系列),低功耗肖特基TTL(74Ls系列),改进的肖特基TTL(74As列),改进的低耗肖特基(74ALS),快速urTL(74F系列)

传输延迟时间rpd/ns,每门功耗PD/mⅥ,扇出数即ECL门的基本逻辑功能是同时具备或非/或输出,称之为互补逻辑输出。

不论是哪个BJT导通,所形成的发射极电流iE都是很接近的,输入信号就像开关一样,控制T1、T2或T3给Re提供站这个电流,所以ECL电路又称为电流开关型电路(CML①)。

以上所述的是具有A、B两个输人端的或非电路,只要增加相同类型的BJT与T1并联,就能增加门电路的输入端数。

ECL门电路的实际电路,图3.3.2所示是ECL门的电路实例。其中T1~T4组成多端输人,并与T5组成射极耦合电路。T6组成一个简单的电压跟随器,它为T5提供一个参考电压h/Ru。为了补偿温度漂移,在T6的基极回路接人了两个二极管。T7和T8组成电压跟随器。

ECL门电路的工作特点,BJT工作在截止区或放大区,集电极电位总高于基极电位,这就避免了BJT因工作在饱和状态而产生的存储电荷问题。

逻辑电平的电压摆幅小,只有0.8V左右。集电极输出电压的变化小,这不仅有利于电路的转换,而且可采用很小的集电极电阻Rc。因此ECL门的负载电阻总是在几百欧的数量级,使输出回路的时间常数比一般饱和型电路小,因而开关速度快,常用于高速系统中。

或输出T或非输出D×24.98 kΩ,u/EE=-5.2V,输入端.

图3.3.2 实际的ECL门电路,它的主要缺点是制造工艺要求高,功耗大。其逻辑摆幅小,噪声容限只有0.2V左右,因而抗干扰能力较弱。而且由于输出电压为负值,若需要与其他GCML系Curren-Modc Logic的缩写。
