S1R72003B00A100金属套管冷压接法,使用NSA9375o3和NSA9375o5金属套管冷,压接法制作屏蔽地线,如图6-376和图6-377所示,首先从接地连接导线上去除6.3mm导线绝缘层,从屏蔽电缆上去除剥除70mm的外层绝缘,散开屏蔽层并制作屏蔽层构型,安装金属套管和接地线,使用AMP 595oo压接金属套管,在压接完成后的金属套管上安装绝缘套管。

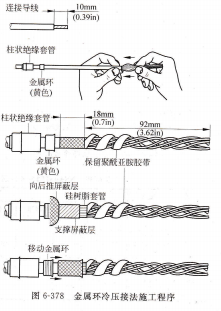

金属环冷压接法,使用NSA937504金属环冷压接法制作屏蔽地线,如图6-378和图6-379所示;从连接导线末端去除10mm绝缘层,把绝缘套管、金属环依次套在屏蔽电缆上,剥除屏蔽电缆外层绝缘大约110mm,从屏蔽电缆上去除92mm长度的屏蔽层,剩余屏蔽层长度为18mm,保留屏蔽电缆与屏蔽层之间的缠绝缘去除绕聚酰亚胺胶带,向后翻起屏蔽层;在电缆上安装一个长度为25mm的硅树脂热缩套管并热缩,在硅树脂热缩套管上与屏蔽层之间加装一个屏蔽层支撑件,把屏蔽层重新覆盖在支撑件上,并把压接金属环放在屏蔽层上,安装连接接地线于金属环和屏蔽层之问;选用合适的压接工具并进行压接;去除多出压接位置的接地连接导线lOmm(0.39in),套管金属环(黄色)柱状绝缘套管,7in(黄色)向后推屏蔽层,硅树套管热缩套管蔽层,移动金属环,金属套管冷压接法施工程序,金属环冷压接法施工程序,迕接导线6.3mm,9.5mm.

由式(9-23)可见,油箱中的油多时,九大,电容Cx大;反之油量减少时,Cx减小。因此,电容器的电容量与油箱中的油量相对应。而电容量的改变是依靠极板间油体介质和空气介质的高度变化来实现的。

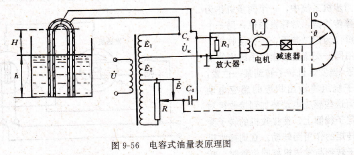

器减速电机放大器,电容式油量表原理图,图9-56中的右半部分为电容式油量表的自动平衡电桥线路,它由变压器式桥路、放大器、两相电机、指针等部件组成。电容式传感器的电容Cx接入电桥一个臂,CO为固定的标准电容器,R为调整电桥平衡的电位器,其电刷与指针同轴连接,并经减速器由两相电机来带动。当油箱中无油时,电容式传感器有一起始电容cx=Cx。,如使CO=Cx。,且电刷位于零点,R=0,指针指在零位上,此时电桥无输出,两相电机不转,系统处于平衡状态,故有

E1CxO=E2CO                   (9-24)

当油箱中油量变化使油液面升高为凡时,则Cx=Cx。+△Cx,△Cx=妩凡,此时电桥平衡被破坏,有电压输出。经放大后,使两相电机转动,通过减速器同时带动电位器电刷及指针转动,当电刷移动到某一位置E时,电桥重新恢复平衡,输出电压为零,两相电机停转,指针也停在某一相应的指示角汐上,从而指出油量的多少。根据平衡条件,在新的平衡位置上应有

El(CxO+△Cx)=(E2+E)Co       (9-25)

因为是线性电位器,且指针与电刷同轴连接,最后得式(9-26)说明指针转角与液面高度凡成线性关系。

带差动变压器的沉筒式液位计,差动变压器式传感器原理,差动变压器式传感器简称差动变压器,其工作原理如图9-57所示。

差动变压器的结构与差动式电感传感器完全一样,也是由铁心、衔铁和线圈三个主要功能.
