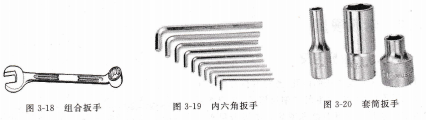

VM61894VSB3图3-18 组合扳手

图3-19 内六角扳手

图3-20 套筒扳手

套筒扳手手柄有多种,常见的有:棘轮手柄(ratchet handle)(见图3-21);铰接手柄(breakcr bar)(见图3-22);快速手柄,俗称摇把(spced handle)(见图3-23)。

图3-21 棘轮手柄

图3-22 铰接手柄

图3-23 快速手柄

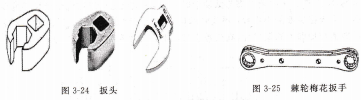

其他旋拧工具,开口扳头,开口扳头有直口和梅花口两种形式(见图3-24),工作中和手柄配接使用,常用于管路接头的拆装或与力矩扳手配合使用。

棘轮梅花扳手,棘轮梅花扳手(见图3-25)是梅花扳手增加棘轮机构,具各一个方向连续转动而锁住另一方向功能,使得梅花扳手使用方便快捷。

图3-24 扳头

图3-25 棘轮梅花扳手

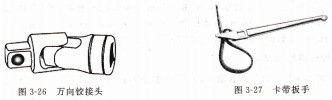

万向铰接头,万向铰接头(见图3-26)适用于空间较小或者角度不适之处。

卡带扳手,卡带扳手(见图3-27)分为皮带扳手和链条扳手,常用于拆装圆形件和异形件。使用时,按螺纹连接零件方向套上卡带,用固定环固定好卡带,通过手柄按需要方向转动。

图3-26 万向铰接头

图3-27 卡带扳手

常用量具,游丽卡尺,游标卜尺是常用的内孔、外径和深度测量工具(见图3-28),它由主尺和副尺组成,其读数是由主尺和副尺两部分之和确定。游标卡尺有公制和英制两种,普通游标卡尺的副尺一般是在主尺上滑动,通过对刻度线的方法进行测量,其他类型游标卜尺有指针式和电子式的,其主要区别在于副尺结构不同,但其测量方法基本相同。

游标卡尺,普通英制游标卡尺,普通英制游标卡尺主尺每英寸分10大格,每大格为0.1in;每1大格又分成4小格,则每小格为0.025in。副尺刻线为25小格,对应主尺0.6in,每小格0.024in(见图3-29),与主尺每一小格差0.001in,该尺的精度则为0.001in。

图3-29 英制游标卡尺刻度

测量时,将T件置于固定卜脚与活动卡脚之间,从主尺上读出对应于副尺零刻线的大格数及最后1个大格后面的小格数;再找到副尺与主尺刻度线对正的副尺读数。将主尺整数值和副尺数值相加即为测量尺寸.有效数字按照对应精度确定(见图3-30)。

in分之一四分之一,1000+0300+0025+0004=1,千分之一

图3-30 英制游标卡尺读数

普通公制游标卡尺,公制游标卡尺主尺最小刻度1mm,常以1cm为单位标注数值。副尺49mm长度上刻50小格,每格的长度是0,98mm,即该尺的精度为0.02mm,副尺以0.1mm为单位标注数值,每5格标注一个数值。使用方法同英制游标卡尺(见图3-31)。

指针式游标卡尺,指钊式游标仔尺的副尺是表盘式,副尺的滑动通过指针转动记录(见图3-32)。
