ZBF253D-00TA非增压区域导线束的十字交叉防护,在非增压区域两束导线束十字交叉接触时,必须使用两个捆扎结,不允许使用塑料扎带捆扎导线束.

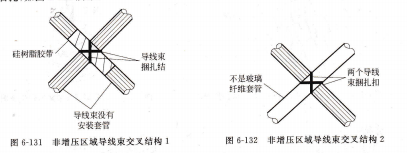

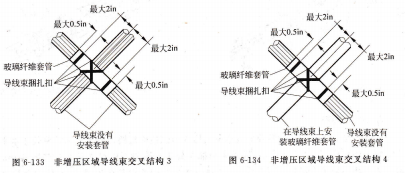

在导线束十字交叉处必须使用重叠50%的多层硅树脂胶带或开口的防护套管或玻璃纤维套管进行防护,如图6-131~图6-133所示。在导线束十字交叉处如果两束都使用套管进行防护,则必须再捆扎两个扣,如图6-134所示;

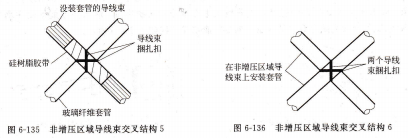

如果一束使用玻璃纤维套管,则另一束使用重叠50%的多层硅树脂胶带或开口的防护套管进行防护,如图6-135所示。如果十字交叉的两束导线束全部使用防护套管,则必须使用两个捆扎结进行捆扎,如图6-136所示。

不是玻璃纤维套符,在非增压区域导线束I1安装套管,大于90°推荐的捆扎扣位置,增压区域导线束交叉结构,两个导线束捆扎扣,两个导线柬捆扎扣,硅树脂胶带,导线束捆扎结导线束没有,安装套管非增压区域导线束交叉结构,最大2in最大0.5in最大2in,玻璃纤维套导线束捆扎扣,最大0,5in导线束没有安装套管,非增压区域导线束交叉结构,套管的导线束,导线束捆扎扣硅树脂胶带,非增压区域导线束交叉结构5,非增压区域导线束交叉结构2,最大2in最大0,5in最大2in,导线束捆扎扣最大0.5in安,导线束没有装玻璃纤维套管 安装套管非增压区域导线束交叉结构心、非增压区域导线束交叉结构.
