AR9380-AL1AADC0809控制信号的时序图如图9.2.11所示,该图描述了各信号之间时序关系。

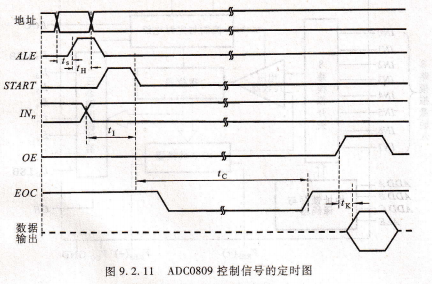

图9.2.11 ADC0809控制信号的定时图,脱E信号在地址信号有效后加入,在其上升沿将地址信号锁存于地址锁存与译码器,选择输人通道,在通道信号有效后经JI时间,在SmRr的下降沿电路开始A/D转换。经tc时间转换结束,EOC的高电平将结果存于三态输出缓冲器,0E的高电平到来后的JK时间,数字信号送出。

参考电压的调节,在使用A/D转换器时,为保证其转换精度,要求输人电压满量程使用。

如果输入电压动态范围较小,则可调节参考电压yREF以保证小信号输人时ADC0809芯片8位的转换精度。

接地模数、数模转换电路中要特别注意地线的正确连接,否则就会产生严重的干扰,影响转换结果的准确性。A/D、D/A及取样保持芯片上都提供了独立的模拟地(AGND)和数字地(DGND)的引脚。在线路设计中,必须将所有器件的模拟地和数字地分别相连,然后将模拟地与数字地仅在一点上相连接。地线的正确连接方法如图9.2.12所示。

下面以数据采集系统为例介绍ADC0809的典型应用。在现代过程控制及各种智能仪器和仪表中,为采集被控(被测)对象数据达到由计算机进行实时控制、检测的目的,常用微处理器和A/D转换器组成数据采集系统。单通道微机化数据采集系统的示意图如图9.2.13所示,数模与摸数转换器.

T形条垂直纵向标记,装配导轨水平平行指示,A3fL类型F接线块,接线块安装位置.

空客系列飞机授线块的施工,若干接线块安装在一起构成接线排。安装在空客飞机上的接线排有两类:第一类是模块化接线排,第二类是非模块化接线排。模块化接线排中安装的是各类模块化接线块,非模块化接线排中安装的是以接线桩为核心连接件的若干部件。另外,飞机上还有一类特殊的接线块,它的作用是用来接地的,所以被称为接地接线块。

模块化接线块的介绍,此类接线块可以实现电气线路的中继连接或者其他电气功能,空客系列飞机上使用的这类接线块有三个系列,它们是ABS12o5、ABS1438和NSA9379o1。

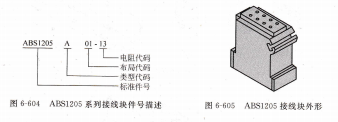

ABS1205系列接线块,接线块件号如图6-604所示,接线块外形如图6-605所示,接线块布局如图6-606所示。ABS120501-13电阳代码布局,代码类型代码标准件号,ABS12o5系列接线块件号描述,16-605 ABS12o5接线块外形,ABS1438系列接线块,接线块件号如图6-607所示,接线块外形如图6-608所示,接线块布局如图6-609所示。ABS12o5接线块布局,ABS1438E  20~01布局代码类型代码D∶非密封基本件号,ABS1438系列接线块件号描述.
