XC4008PQ160数字脉冲式兆欧表,兆欧表的选用,兆欧表是以额定工作电压来进行分类的,手摇发电机式兆欧表其额定电压有100V、250V、500V、1000V以及1kV以上等电压等级。一般情况下,额定电压在100~500V的设各,应选用500V的兆欧表,若用额定电压太高的兆欧表测量低电压没各的绝缘电阻值,则可能会破坏设备的绝缘。数字脉冲式兆欧表有多种输出电压等级,一般有50V、100V、200V、250V、500V、750V和1kV;或者25V、50V、100V、200V和250V;或者10~109V每1V一个挡位,100~1099V每10V一个挡位;或者专用5V和专用9V等电压等级。只有在特殊要求下需要测试电气设备的耐压时,才选用1000V或1500V的测试仪表。

在日常维护工作中,测量线路绝缘电阻使用的兆欧表根据飞机维护手册(AMM)、故障隔离手册(FIM)、部件维护手册(CMM)要求选择兆欧表的电压等级,如果上述手册没有记录请根据等于或小于被测线路的工作电压选择兆欧表电压等级。

兆欧表的使用方法及注意事项

兆欧表外观应完好没有任何缺陷,并定期校验其准确度。

根据被测试系统或线路的电压等级选择合适的兆欧表或合适的量程。

为了防止发生人身和设备事故及得到精确的测量结果,在测量前必须断开系统线路跳开关和电门,并将被测线路和设备与其他线路和设备(如:机载计算机、电子仪表、控制盒和其他线路等)脱开,并对有大电容、大电感的设备或回路进行临时接地或短路放电,见图4-5。

被测物表面要清洁,减少接触电阻和漏电流。测试线包括鳄鱼夹接触面必须良好、干净,没有折断或绝缘破损。测试线应采用单股线分开单独连接,并保持适当距离,避免绞在一起,以免影响测量精度。

在测量时被测设各上不能有人工作,不能用手接触兆欧表的接线端和被测回路,以防触电。

禁止在雷电时或高压设各附近测绝缘电阻,不可以在强磁场和强电场中使用。

测量前要对兆欧表进行校验,判断其是否处于正常工作状态。校验包括开路校验和短路校验。如果是电压等级750V以下的手摇式兆欧表,必须做短路和开路实验检查兆欧表的好坏;如果是电压等级750V及以上的手摇式兆欧表,只能做开路测试,不能做短路减震支柱加气,轮胎打气,高压氮气气压表,氧气瓶压力表,灭火瓶压力表,蓄压瓶气压表.

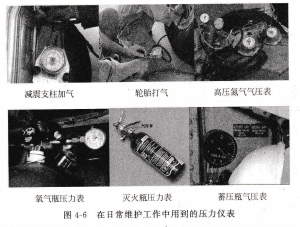

图4-6 在日常维护工作中用到的压力仪表

毫米水柱(mmH20);米水柱(mH2o)。

英寸水柱(inH2 0)。

千克力/厘米2(kgf/cm2)。

巴(bar)、鼋巴(mbar)。

标准大气压(atm),标准大气压(atm)是根据北纬45°海平面上15℃时测定的数值。

托(Torr)。

压力单位的换算关系可查表4-1“压力计量单位换算表”。

常用测压仪表,在地面常用的压力表一般测量的是表压强,即气压源的压力与大气压力的差值,例如测量胎压时,只要知道轮胎内部的压力与外部大气的压力差即可,这种压力差是引起轮胎膨胀的原因。常用的测压仪表有波登管(弹簧管)式压力表和膜盒式压力表。

压力表使用时应注意以下几点:

合理选择压力表量程。

测量压力时,压力表指针不应有跳动和停滞现象。

对压力表应定期进行校验。

波登管(弹簧管)式压力表,测量较大的压力时,常使用波登管(弹簧管)式压力表。波登管(弹簧管)由空心的黄铜管或椭圆形的青铜管弯成半圆构成。管的一端开口,连到被测量的压力源,另一端是密封的,如图4-7所示。当施加压力时,椭圆形管改变形状,这种变形使得半圆形的管伸直,并通过齿轮机构带动指针移动,压力表指针安装在指针轴上,通过表盘指示出被测压力。

膜盒式压力表,膜盒式压力表原理如图4-8所示,表壳(膜盒的外侧)与大气相通,膜盒内与被测气源相连,其压力差使膜盒作膨胀或收缩运动,并通过机械齿轮机构带动指针移动,在表盘上指出压力值。
