LLQ1608-A33NJ电压互感器的工作状态及其误差分析,电压互感器的工作状态的特点是:初级线圈与电源电压直接联接,因此初级电压变动很小,而次级线圈则与大电阻负载(如电压表的附加电阻)相联接,因此,r1与r2都很小,接近于开路状态下工作.

从式(6-10)和式(6-11)两式可知,当r1、r2、r3、u2不等于零时,虽然E1=4Kfy・u1.m和E2=4Kfu72Φm还是成立的,但是ui≠E1,σ2≠E2,因此,这样就出现了比差u2。又从图6-5(b)和图6-4(b)的比较中可知,在图6-5(b)中,将已72转180°后得到的―已与电压J1不再重合,而是相差一个ε角,因此就出现了相角差a。

随着负载增加,/u和a都会加大,这一点从公式(6-10)、(6-11)和图6-5(b)中是不难理解的。因为当负载增大时,例如并联到电压互感器的电压表(或功率表、电度表的电压线圈)增多时,r2和r1将相应增大,r3和r4以及y2和它2都将相差更多,这样就使得j1、J2间的比差和相角差都增大。

如果设计时将u1与u2的比值选取得就等于额定变压比Κσ,那么,就只有在理想情况下(r1=r2=r3=J2=0)才会出现h=0和a=o。而在实际情况下,即使J2=0(次级电路开路),也会出

现e1>E1=KuE2=Κu72,从式(6-8)可知,这时将出现负的比差。当r2≠o时,负的比差将随着r2增大而不断增大。为了减少误差,通常将Κε选得大于W1与72的比值,这样就可以调整得到在小负荷时比差为正,而满负荷时为负,如图6-6所示(图中P2为次级电路功率以额定功率的百分数表示)。

由于电压互感器的误差与初级和次级两线圈的电压降有关,因此电压互感器的误差与下列各量都有关:线圈电阻r1、r2;漏抗J1、J2;空载(即次级电路开路时)电流ro;F2的数值及相位角物(即次级电路负载的大小及阻抗角);h1的大小及频率等。为了减小ri和r2,电压互感器铜线的截面,选用得电压互感器比差

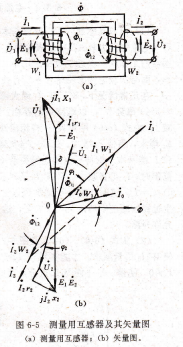

与负载关系的示意图,测量用互感器及其矢量图,(a)测量用互感器;(b)矢量图。

互感器的准确度,互感器的准确度等级就是用互感器所容许的比值差的数值表示。例如,准确度等级为0.2级的互感器,就是指在规定的工作条件(即互感器说明书上所规定的负载条件)下,它的比值差不应超过0.2%。此外,对不同准确度等级的互感器,所容许的相角差δ的大小也有相应的规定。

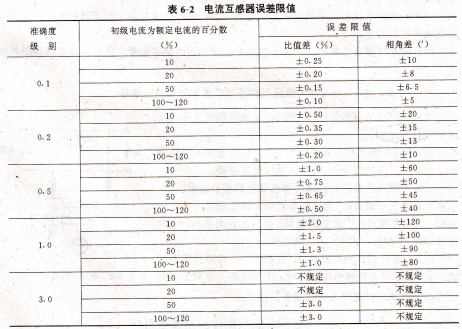

表6-1和表6-2分别列出电压互感器和电流互感器的误差限值。

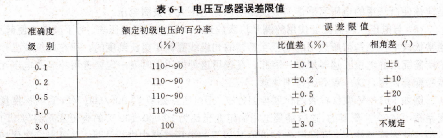

表6-1 电压互感器误差限值,准确度级别误差,限值相角差(u)误差限值,不规定相角差(f),电流互感器误差,限值准确度级别,不规定目前我国生产的电流互感器等级有0,01、0.02、0.05、0.1、0.2、0.5、1.0、3.0级等。电压互感器的等级有0.1、0.2、0.5、1.0和3.0级等,其中0.2级以上的互感器一般用于实验室,而在一般电力工程中通常使用0.5级、1.0级和3.0级的互感器。

在一般情况下互感器是不容许倒转使用的。因为这样会使互感器的误差显著增大。但比值差(%),额定初级电压的百分率比值差(%),初级电流为额定电流的百分数(%),如表6-2所示.
