LX8384-00CDD-TR变化电流rk=o,那么交流磁化电流rg不可能再等于零而是具有一定的大小,即rgO。因为rg0是在控制电路rk=o时的输出电流,所以称rgO为空载电流。这就是说,磁放大器理论的空载电流为零,而实际的空载电流不为零而等于IgO。

如图5-13所示,当rk≥r′kmax时,磁放大器实际的输出电流rg的最大值Jgmax要比rk≥rkmax时理论的输出电流rg的最大值rgmax小一些,即rgmax<rgmax。这是因为磁放大器铁心进入饱和以后,材料实际的磁化特性饱和段是缓慢地有所增大。即在饱和区段的B-H曲线的dB/dH≠0,所以供电电压一部分还要抵消由于dB/dr≠0所引起的感应电势,因而使得负载电阻上所得到的电压比理论的小一些,降低了磁放大器的输出。

磁放大器的性能参数,衡量一个磁放大器性能的好坏,可以用以下几个参数来表达:

放大系数 它可以用来表征磁放大器电流、电压或功率增益的程度。

时间常数 它可以用来表征磁放大器对控制信号反应的快慢。

有时除了单个地用放大系数或用时间常数来说明磁放大器的性能外,还把上述两个量综合起来表征磁放大器的性能。表示的方法是将磁放大器的功率放大系数与时间常数的比值来定,这一比值称为磁放大器的品质因数。

灵敏度 用来表征磁放大器反应最小信号功率的能力。通常用磁放大器能够反应的最小功率来表示。例如:

一单拍磁放大器的灵敏度可达10-3W;

一带反馈的磁放大器的灵敏度可达10-7W;

―双拍磁放大器的灵敏度可达10-11W;

―特殊的电压磁放大器的灵敏度可达10-19W。

现将磁放大器的放大系数、时间常数和品质因数的理论表达式介绍如下。

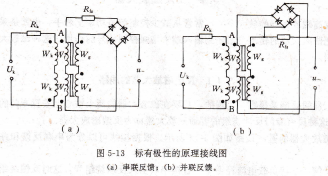

放大系数,电流放大系数KJ,输出电流增量urg=ur,对于理论的输入输出特性,urg=rgmax,urk=rkmx,故电流放大系数可由式(5-5)和式(5-6)求得:对于理论的输入输出特性来说,ug=urgRfz,uyk=urkRk故标有极性的原理接线图,(a)串联反馈;(b)并联反馈。

5.4,2 反馈磁放大器的输入输出特性,对于一个串联反馈磁放大器的输入输出特性可以表示为

式中  Kf―反馈系数,Kf=rff/rgg在串联反馈时有ff=rg,所以Kf=f/g(f为反馈绕组的匝数);

rgO―无反馈时普通磁放大器的空载电流。

通过作图法,可求得由式(5-14)所表示的在不同的凡值时,反馈磁放大器输入输出特性曲线如图5-14所示。

由图可见,反馈磁放大器的输入输出特性曲线对纵轴是不对称的;它的空载电流比无反馈时(Kf=0)大,且凡越大,空载电流也越大。这是因为空载电流通过了反馈绕组,使得在外加控制电流rk=o时,输出电流rgO增大了。

此外,反馈磁放大器的输入输出特性可以分为三段:

饱和区一改变信号的大小,输出电流基本不变;

正反馈区―这是正常工作的范围,比无反馈时特性曲线的斜率(陡度)增大,提高了放大系数。

随着Kf在小于1的范围内增大,曲线变得越来越陡,放大系数也越来越大。当凡≥1时,磁放大器已失去,图5-14反馈磁放大器输入输出特性放大特性而表现出一种“继电器”特性,这时的反馈磁放大器变成了磁继电器,不在此研究之列。

负反馈区―当控制信号改变极性以后,反馈磁放大器进入负反馈区,特性曲线T=u.
