R50647FNA双绕组接触器的吸力与反力的配合对前面双绕组接触器工作过程的分析,我们可以知道,活动铁心在吸合过程中的吸力特性发生了一次变化,使整个吸合过程的吸力特性得到了改善,如图4-7所示。图中ε2为辅助触点打开时的气隙(a2=o.6mm、ak=2mm)。必须指出,虽然从减小撞击来说,使K打开后的吸力小于反力更为有利,r″=r(wbc+″qd)rTy=(rⅡ)qd

但对于航空应用的接触器来说,为了确保工作可靠,并且也为了不使释放电压过高,还图4-7双绕组接触器吸力与反力的配合是使总的吸力特性在整个行程内处处大于反力特性。表4-1列出了国MZJ―100A长时工作的双绕组直流接触器的绕组数据。

表4-1MzJ―100A型航空接触器绕组数据,绕组名称消耗功率tw,启动绕组保持绕组,此值为启动绕组和保持绕组的总和,机械自锁式接触器.

机械自锁式接触器的原理图示于图4-8。当吸合线圈通电后,接触器吸合并被机械锁栓锁定于闭合位置,吸合线圈则依靠串联的辅助触点自行断电,不再消耗电功率。接触器需要释放时,只要接通脱扣线圈,利用脱扣装置解除机械闭锁,再在返回装置的作用下回复到释放位置。

图4-8所示的是机械自锁式接触器的原理结构。实用的机械自锁式接触器可以有各种各样的机械锁栓和脱扣装置。

图4-9是国产KHK―M型人工操纵释放的机械自锁式接触器的构造原理图,它由释放按钮、触点系统、电磁铁、滚珠闭锁机构等部分组成c电磁铁的活动铁心和图4-8机械自锁式接触器原理图 固定铁心分别做成四个极掌的形状,线圈通电后,活动1一主触点;2一脱扣线圈;   铁心被吸向固定铁心做旋转运动。闭锁机构由圆盘、滚3一吸合线圈・1一辅助触点。  珠、夹珠圈、底盘、锁紧弹簧等部分组成。圆盘用螺钉

与活动铁心联结成一个整体,只能和活动铁心一起做旋转运动,在它的表面有四个凹坑。四个滚珠放在夹珠圈内,夹珠圈与固定铁心固定联接。底盘通过中心连杆与活动触点部分联接。

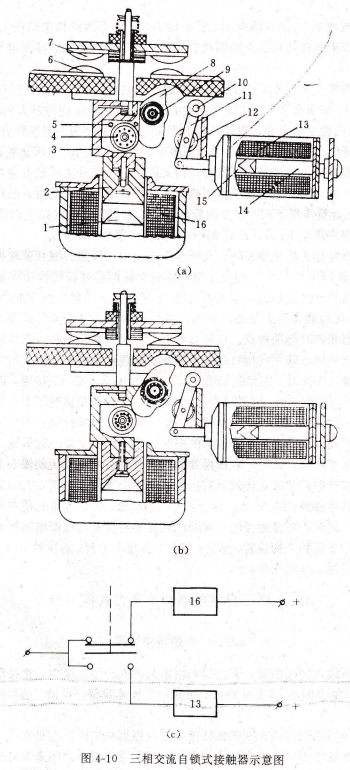

图4-10所示常状态时,在返回弹簧的作用下,活动铁心底下的圆盘侧面,将滚珠的一半裸线直径d(mm)匝数,Ⅳ电阻R(Ω)27V时的电流r(A)总磁势n(安匝).
