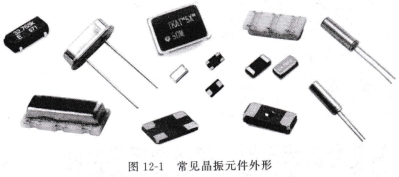

石英晶体谐振器,简称晶振。晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作.以提供稳定、精确的单频振荡,同时也是一种用于稳定频率和选择频率的电子元件。广泛应用于军事电子设各、通信设备、发射与接收设备、数字仪表及钟表、各类计算机、控制电路、家用电器及儿童玩具。常见晶振元件外形如图12-1所示。晶振在电路中通常用字母“X”、 “G”、 “z”或“Y”表示。一般而言,负载电容的容值为数皮法到数十皮法,依频率和石英晶体的特性而定。

石英晶体上都是人造石英晶体。石英晶体振荡器、陶瓷谐振元器件,常见晶振元件外形,石英晶体振荡器工作原理如下如图图11-11所示。

石英晶体可作谐振器,是基于内部的“压电效应”。如果在晶片的两个极板间加一电场,则晶体会产生机械变形。反之,在晶片的两个极板间施加机械力,又会在相应方向上产生电场,这种现象称为压电效应。如在晶片的极板间施加交变电压,就会使晶片产生机械变形振动,在机械变形振动同时,又会产生交变电压。当外部施加交变电压的频率与晶片的同有谐振频率相等时,机械振动的幅度将会急剧增加.晶体振动幅度也达到最大.与此同时,囚压电效应产生的交变电压也达到最大,这种现象称为“压电谐振”。

石英晶体振荡器的等效电路与识别 石英晶体振荡器的图形符号及内部等效电路如图图11-12所示。

CO=K cO×Ac×FO-+C

式中 K cO一电容常数,其取值与装架形式、晶片形状有关;

Ac一电极面积,mm2;

FO一标称频率,kHz;
