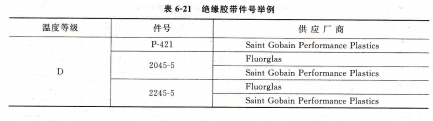

BD4936G绝缘胶带件号举例温度,等级供应厂商saint G-obain Perforlnance Plastics Fluorglas Sain1 obain Perforn ance Plastics Fluorglas Sain1 bain Pcrforrnance Plastics.

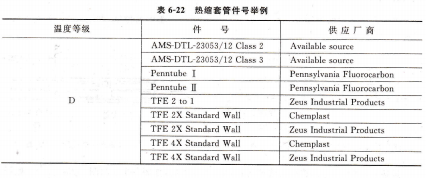

热缩套管件号举例,温度等级供应厂商Available source Availablc source Pennsylvania F′luorocarbon Pennsylvania Fluorocarbon zeus Industrial Products Chemplast zeus Industrial Products Chemplast

zeus Industrial Products.

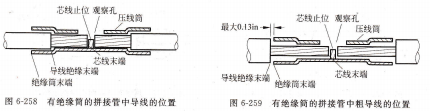

将去除绝缘层的导线放人拼接管,检查导线在拼接管内的位置,如图6-258和图6-259所示。

芯线止观察孔芯线LL,位观察孔压线筒最大0.13in,压线筒芯线末端导线,绝缘末端绝缘简末端,有绝缘筒的拼接管中导线的位置,有绝缘筒的拼接管中粗导线的位置.

拼接管压接完成后,在拼接管上缠绕两层绝缘胶带,第一层绝缘胶带紧紧地缠绕在拼接管上,确保胶带末端大于拼接管两侧末端最少0.6~0.85in,胶带缠绕时最小重叠50%;第一层绝缘胶带缠绕后,再逆时针紧紧地缠绕第二层绝缘胶带,第一层胶带的终点就是第二层的起点,第二层的终点就是第一层起点,胶带缠绕时最小重叠50%。

选择合适温度等级的绝缘胶带和热缩套管,确保合金拼接管的最大直径在热缩套管的收缩范围之内。截取合适的热缩套管长度,热缩套管伸出拼接管末端最少1.1in。将防护完成的拼接管放置在热缩套管中心,如图6-260所示,使用热缩工具完成热缩工作。

拼接管在标准线路施工手册的查找,在维护检查工作中发现一架波音B737-800飞机驾驶舱P6板上有一根导线出现严重损坏,这根导线连接C786跳开关的=L终端到插座D4082oJ的6号孔位,如图6-261所示,导

线长度可以再做一次永久修理,导线标识是W00-o224-24;由于这根导线位于驾驶舱,可末端件号P-421 2045-5件号.

氧化膜若能真正具有保护作用,还应满足以下的条件:丹住。与基体金属之间有较强的附着力,有一定的塑性和强胀系数;在介质中稳定性好,熔点高。金属铝(A1)、Cr钛(Ti)膜都具有上述的特点,所以。而金属钠(Na)、钾K)、、完整的,能把金属表面遮金属相近的热膨生成的氧化钙(Ca)等生成的氧化物不完整,不能起保护作用。

铜在稀硫酸溶液中,构成的腐蚀电池,电化学腐蚀,金属在电解质溶液中的腐蚀是一种电化学腐蚀过程。在电化学腐蚀过程中,存在着由于电子流过金属而产生的电流。电化学腐蚀比高温氧化更为普遍。飞机机体金属结构件在潮湿的含有有害物质空气中产生的腐蚀,都属于电化学腐蚀。

电化学腐蚀原理和发生条件,电化学腐蚀原理,为把大小相等的锌(Zn)片和铜(Cu)片同时置人盛有稀硫酸(H2S04)的容器里,并用导线通过毫安表连接起来而形成的原电池装置。观察毫安表,可以看到指针偏转,表明有电流沿导线通过。产生这种现象的原因是:铜的电位比锌的电位高。锌片上的

电子通过导线向铜片运动,从而产生了电流。电流方向与电子运动方向相反了由铜片到锌片。在原电池装置中,铜片为正极,锌片为负极。在腐蚀学里,通常规定电位较低的金属为阳极,电位较高的金属为阴极。在这里为阳极,Cu片为阴极。

产生电流的同时,在电池中发生的电化学反应是:阳极反应:zn~,zn2・+2c锌原子失去电子,变成带正电的离子游离到溶液里。

阴极反应:2H++2e-II2,从阳极通过导线运动过来的电子9被溶液中的氢离子吸收,生成氢气。

电池中: Zn+2II+Zn2+H2,从以上反应式可以看出:在中,电位较低的阳极会失去电子,成为带正电的离子,游离到溶液中去,并生成腐蚀沉淀物,所以,在电化学反应中,阳极金属会逐渐溶解受到腐蚀。

如果把铜片和锌片两块金属直接接触,并浸入到稀硫酸溶液中,同样也会观察到,在锌表面被逐渐溶解的同时,在铜表面有大量氢气析出。因为两金属直接接触,形成短路,也为电子由锌运动到铜提供了通路。类似这样的电池称为腐蚀电池。它的特点就是只能导致金属材料的破坏,而不能对外做有用功的短路电池。全属铁(Fe)生成鲤氨化堕在基体上的附着力差.

为飞机结构中由于不同金属接触产生的典型的电化学腐蚀。铝合金结构中使用钢螺栓,两者之间又没有进行有效的隔离,在电解液存在的情况下,电位比较低的活泼的金属铝合金将受到腐蚀。

另外,由于工业中所使用金属材料有杂质,杂质的电位一般都比金属高。因此,当这种金属浸在某种电解质溶液中,其表面将会形成许多微小腐蚀电池,使金属材料受到腐蚀。为工业用锌在硫酸中的溶解情况。

电化学腐蚀发生的条件,腐蚀产物电解液钢紧固件,2024铝合金与铜接触的锌在稀硫酸中的,溶解示意要一个腐蚀电池必须具各以下二个条件:两个电位不同的金属形成阳极、明概,电解质溶液;阳极和阴之形路。否则,就不能构成腐蚀屯池,也就不会发生电化学腐蚀了。防出金属产生电化学腐蚀的措施就是破坏三个条件中的任何一个。来阻止电化学腐蚀的产生。

宏观与微观腐蚀电池,宏观腐蚀电池,与钢紧固件接触的2024铝合金发生电化学腐蚀电偶腐蚀电池音图示的电池就是这种电池。电位低的金属(锌)不断遭到腐蚀雨溶解9电位较高的金属t锢)得到保护,这种腐蚀称为接触腐蚀或电偶腐蚀。两种金属的电极电位相差越大,电偶腐蚀越严重。

不同时,构成的腐蚀电池称为浓差电池。实际中,最有意义的浓差电池是氧浓差电池。这是由于金属与含氧量不于司的溶液接触而形成的。在含氧量较高的部位,金属电极电位较高是阴极导狂含氧量较低的部位,金属电极电位较低是阳极,这部位的金属将会受到腐蚀。金属构件由于生锈形成的缝隙,或金属构件之间互相连接形成的缝隙处,往往会形成氧浓差电池,使金属受要自腐蚀破坏。

微观腐蚀电池,由于金属表面电化学不均匀性,在电解溶液中,金属表面形成微小区域之间电位,结果造成电位低的部位金属受到腐蚀,这种腐蚀电池叫微观腐蚀电池,其特点是屯池的电极无法用肉眼辨认。腐蚀电池即是微观腐蚀电池。

造成金属表面电化学不均匀性的原因有以下几种:金属化学成分不均匀。
