UM602 T/R或者扳手连接处折弯一点角度,这就代表已经紧固不要再加力了。

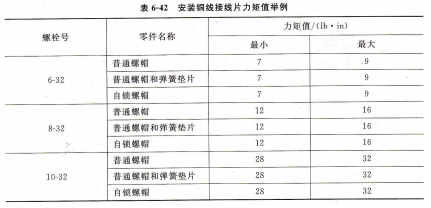

安装铜线接线片力矩值举例,螺栓号力矩值/(1b・in),最大压线筒到环形舌部,接地桩上接线片的安装.

接线片的安装环境,在民用航空器结构上安装接地螺栓和在接地螺栓上安装接线片必须服从以下规定:在铝结构上安装接地桩使用的接线片必须是镀金的铜接线片;在钢结构和钛结构上安装接地桩使用的接线片必须是镀镍的接线片;在金属管路上使用卡子安装接线片时,卡子必须小心勒紧,确保对金属管路没有造成损伤,不能出现弯曲、变形或接线片固定太紧的现象;接线片在安装时只能弯曲一次。

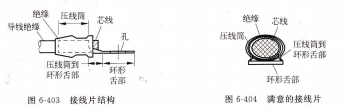

接地桩上安装的接线片必须先倾斜一定角度后再安装;在接线片的压线筒舌部区域或在螺栓孔区域不允许出现弯曲现象,如图6-403和图6-404所示;在接线片压线筒的任何区域都不能出现弯曲现象;在接线片环形舌部的任何区域也都不能出现弯曲现象。

绝缘f线简芯线,绝缘芯线压线筒巡压线简,到环形膏部环形舌部汪环形膏,部满意的接线片接线片结构.

一个标准的普通接线片向上最大允许弯曲30°,向下最大允许弯曲90°,如图6-406所示;一个BACT12M()接线片向上最大允许弯曲30°,向下最大允许弯曲30°,如图6-407所示;一个合金接线片向上最大允许弯曲45°,向下最大允许弯曲45°,如图6-408所示;允许接线片在弯曲时镀层表面出现裂纹,但没有露出铜,决不允许接线片在弯曲时表面镀层脱落。

最小零件名称,普通螺帽普通螺帽和弹簧垫片,自锁螺帽普通螺帽普通螺帽,和弹簧垫片自锁螺帽,普通螺帽普通螺帽和弹簧垫片自锁螺帽,由此可见,差模电压增益越大,共模电压增益越小,则抑制共模信号的能力越强,放大电路的性能越优良,因此希望KcMR值越大越好。共模抑制比有时也用分贝(dB)数来表示.

在差分式放大电路中若电路完全对称,如由双端输出,则共模电压增益4c=0,其共模抑制比Kc.MR将是一个很大的数值,理想情况下为无穷大。如从单端输出,则根据式可得共模抑制比的表达式为,由上式可知,电流源的小信号电阻r。的数值越大,抑制共模信号的能力愈强,这与前面分析的结论是一致的。

单端输出时,总的输出电压由式(其中A=tduc=A,d)和得由上式可知,在设计放大电路时,必须至少使共模抑制比Κ(lMR大于共模信号与差模信号之比,例如,设KcMR1=1000,oic=1 mV,rid=1 uⅤ,则式的第二项与第一项相等,这就是说,当放大电路的共模抑制比为1000时,两输人端的信号差为1 uV,它与两输入端加有1 mⅤ的共模信号所得到的输出电压相等。显然,如果将KcMR1值增至10000,则式中的第二项只有第一项的十分之一,再一次说明共模抑制比愈高,抑制共模信号的能力愈强。

频率响应,双端输入、双端输出的差分式放大电路,因两边电路对称,因而可用单边共射极电路来分析。由于存在密勒效应,其高频响应与共射极放大电路相同。但因差分式放大电路采用直接耦合方式,因此它具有极好的低频响应。关于输入电阻和输出电阻的计算,可按通常的方法处理,其结果见表

读者可自行分析,综上分析可知,差分式放大电路有两种输人方式和两种输出方式,组合后

便有四种典型电路,现将它们的电路图、技术指标和用途归纳为,以便于比较和应用。

电路如图所示,设Tl、T2的u=200,uE=0.7Ⅴ,rbb=ui,模拟集成电路.
