开关电器种类繁多,结构形式和动作原理各不相同,但由于它们都是对电路承担控制和保护任务的电器设各,因而具有许多共性的理论问题,即:电磁转换原理、电接触理论和电弧理论。电磁转换的基本原理在电工基础中已经讲过,在此,我们仅从应用的角度出发,简要讨论电接触和电弧的基本原理,然后介绍几种常用的开关电器.

接触理论,电接触的种类及触点,触点的作用和要求.

从电源到用电设备之间,通常都要使用导线和各种开关电器来控制电路的通断。我们把两个或几个导体互相接触之处叫做电接触。电接触的作用是将电流从一个线路传递到另一个线路中去,电接触联接是电器线路中非常重要的一部分,对电器系统的工作有重要意义。

因此,电接触触点应该满足下列条件:

确保电气线路的可靠接通与断开;

接触电阻值应该很低;

触点的耐磨性强;

触点的熔点高。

接触不良是电器系统的一种常见故障,而它的原因却可能多种多样,因此.研究电接触的共同本质问题是十分必要的。

电接触的种类及触点,按照导体联接方式的不同,电接触可以分为三大类,如图5.1-1所示。

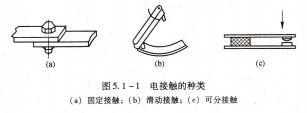

电接触的种类,(a)固定接触;(b)滑动接触;(c)可分接触

电工基础电阻、气体放电(电弧与火花)和触点磨损等三方面的问题,下面围绕这些问题进行讨论。

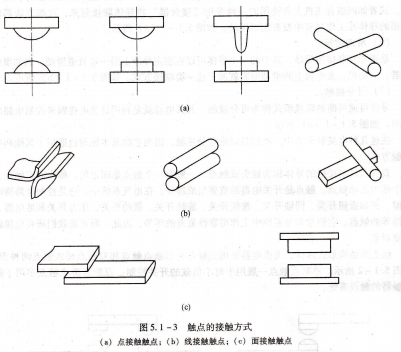

图5.1-3 触点的接触方式,(a)点接触触点;(b)线接触触点;(c)面接触触点

接触电阻所谓接触电阻,就是触点接触表面承受压力时,在接触层之间表现出来的电阻。接触电阻的产生,主要有两方面的原因。第一,由于接触表面的凹凸不平,使导体的实际接触面积减小了,因而电流流过接触面时要发生严重的收缩现象而产生所谓收缩电阻;第二,接触面暴露在空气中,因而会在表面形成一层薄膜,如氧化膜之类附着在表面上,这就是表面膜电阻。所以,接触电阻(Rj)由收缩电阻(凡)和表面膜电阻(Rm)两部分组成。其表达式为Ri=Rs+Rmo

收缩电阻接触表面不可能是完全吻合的,就是经过精加工和研磨抛光工序的触点,也不可能是理想的平面,总会有波纹起伏和凹凸不平,因而实际接触时只有一些小的凸起部分相接触。当电流通过时,从截面尺寸较大的导体进入实际接触面很小的接触点,电流分布线会发生剧烈的收缩现象,如图5.1-4所示。这种由于接点处实际接触面减小所呈现的电阻称为收缩电阻。

膜电阻在电接触的接触面上,常常会附有一层导电性很差的膜,它形成的电阻称为膜电阻。
