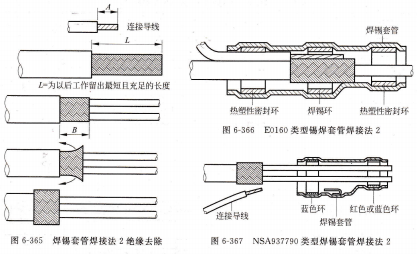

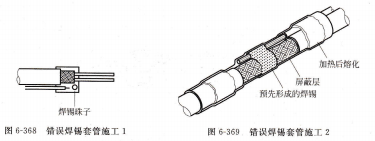

TDA8709AT/T连接导线,L=为以后11作留出最短且充足的长度,错误焊锡套管施工3,热塑性密封环,焊锡环,热塑忤密封环,EO160类型锡焊套管焊接法2,红色或蓝色环连接导线,焊锡套管,NSA937790类型焊锡套管焊接法2,焊锡套管焊接法2绝缘去除,加热后熔化,预先形成的焊锡,焊锡珠子,错误焊锡套管施工1,错误焊锡套管施工2.



金属套管和金属环冷压接法,对于环境区域温度超过200℃时,可以采用金属套管和金属环冷压接法制作屏蔽地线。

NSA937503和NSA9375o5压接套管,NSA937503和NSA937505压接套管如图6-371--图6-373所示。NSA937503压接套,管最大操作温度为260℃(5oo°F),NSA937505压接套管最大操作温度135℃(275°F)。



NSA937503和NSA937505压接套管选用和工具选用如表6-37所示。

NSA937503 -FB1116最大直径,最小直径,一套管代码,标准件号,NSA937503压接套管件号描述.

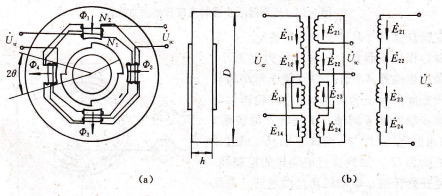

2、4中感生电动势大。因此,输出电压与顺时针输出相位相反,其大小也与转角α成正比。



微同步器输出电压是一个调幅波,通常激励电压为5~50V,激励频率为60~50 kHz。

微同步器的灵敏度大约为每度0.2~5V,角位移量为±7°~±10°,线性为0.05%~10%。

微同步器在飞机上应用举例,在对飞机的飞行进行自动控制时,需要有一种输出多种信号的高度传感器,这种传感器实际上是一个使用微同步器的随动系统,其原理框图示于图9-52。



及减速器应用微同步器的高度传感器方块图,真空膜盒是感受高度变化的敏感元件。高度增大时,作用于膜盒上的大气压力P减小,膜盒膨胀产生位移a,通过曲柄联杆与小齿轮传动机构把此位移变为转角α。小齿轮转轴与四极微同步器的转子同轴。于是转子也转动α角,使输出的电压矶与α角成正比。J1通过放大器被放大为魄,加到执行电动机的控制相,电动机便开始转动。电动机通过减速器一方面带动环形电位器的电刷转动,使之有输出电压么c,另一方面,又反馈到四极同步器,使定子自向同一方向转动α角,“同步”的意义即在于此。网步矶苗倒不怠图,从而,微同步器又处于平衡位置,该系统就静止下来。

同步机同步机也是一种靠线圈间互感的变化达到测量角位移目的的一种旋转变压器式传感器。它由作为初级绕组的单相转子和作为次级绕组的三相定子所组成。结构示意图如图9-54所示。

定子上三个次级线圈均匀分布,每个线圈所占弧角为120°,并按△形接法联接。当加有交流激励电压的转子线圈随转子转动后,将改变与次级各线圈间的互感,因此,每个线圈都将产生相应的感生电动势,它们分别为电位器微动,同步器放大器,真空膜盒传动机构.
