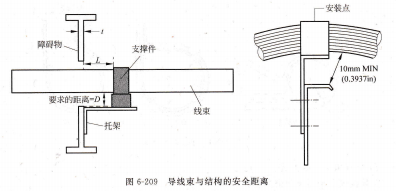

导线束与特殊环境的安全距离,具有套管防护的导线束,如果套管与结构之间没有相对运动,套管与结构可以接触;但是这种情况对于电源线路(G)和电力供电线路(P)的导线束并不适用。导线束与管路(水路、油路、气路)之间的距离一般不得低于50mm;如果管路中不是易燃或者高温介质,距离可以不低于15mm。导线束与油箱之问的距离一般不得低于50mm,在有特殊保护的情况下,不得低于25mm,电源线路(G)的导线束需严格要求,无论何种情况都不得低于50mm。

导线束敷设时从导线束终端算起与第一个固定点,导线束与结构之间的距离的距离不得超过300mm。

导线束的支撑,导线束在飞机的结构上安装时,需要使用相应支撑件进行支撑,常用的支撑件分为导线束卡子、导线束线槽和导线束支架三类。

导线束卡子,导线束卡子分类,安装在飞机上的线卡有三大类:尼龙线卡(nylon clamp)、防护线卡(pr。tected clamp)、P型线卡,如图6-210所示。

导线束卡子的选用,不同种类的导线束卡子材质不同、大小尺寸不同、安装环境不同,适用导线束的直径也不同。在选择导线束卡子时,首先要考虑导线束的安装环境,例如NSA5515适用于油箱环境中,P型线卡适用于带有护套管的导线束上。在ESPM中对于导线束卡子的适用环境有详细的描述,具体的选择请参考ESPM。适用的导线束卡子类型选定之后,根据导线束的直径来选择导线束卡子的直径,要求选用的导线束卡子直径恰好和导线束直径相一致或者略微大于导线束直径。要求的距离=D25mlm(0.9842in).

低电压指示;表内电池电压过低刚显示极性指示:测量信号为负时显示“-”.而不会损坏仪表向动量程选择:测量时,自动选择最佳量程并锁定,便于重复测量测试,功能选择开关测量大电流时,红表笔插人此端子测量小电流时.红表笔插人此端了单位:指示当前测量项L|(如V、Ω等)保持按钮;将当前显示值锁定,变于阅读测量V、Ω参数时,红表笔插人此端子公共端.测量任何参数时:黑表笔插人此立肃,常用数字式万用表结构和各部分功能.

表头模拟式万用表的表头是一只高灵敏度的直流电流表,只要有微小电流通过,指针就会偏转,偏转的角度与被测量的参数大小和测量线路的变化有关。模拟式万用表的主要性能指标基本上取决于表头的性能。表头指针满刻度偏转时流过表头的直流电流值越小,就说明表头的灵敏度越高。

在电流表指针下面有显示不同测量参数的刻度盘,刻度盘上印有不同参数的刻度线、测量值和表示符号。万用表测量的各种电气参数均通过相应的转换开关和测量线路转换为表头可以反应出的偏转信号,通过对应的不同刻度线读出数值。

模拟式万用表的表头上还设有机械零位调整旋钮和电阻零位调整旋钮。机械调零旋钮用以校正指针在刻度盘上的零位指示。电阻调零旋钮,是用来在不同电阻量程下,使指针指在电阻挡的零位。另外表头上还有各量程的精度范围、厂家、型号等信息。

数字式万用表的表头由液晶显示屏替代直流电流表和刻度盘,测量值直接以数字的形式显示,读取更方便。新型数字万用表大多增加了功能标志符,如单位符号mV、V、kV、uA、mA`A`Ω`kΩ、MΩ、pF、nF、f~tF、kHz、ns,测量项目符号AC、DC、Ω,特殊符号LO BAT(低电压)、H(读数保持)、AUTo(自动量程)、×10(乘10倍),(蜂鸣器)等。

转换开关,万用表的转换开关是一个多挡位的旋转开关,用来选择各种不同的测量项目和量程,以满足各种测量参数和测量精度的要求。

一般万用表常用的测量项目包括:直流电压挡“V-”、交流电压挡“V~”、直流电流挡“A-”、交流电流挡“A~”、电阻挡“Ω”等,每个测量项目叉划分为几个不同的量程。有些万用表还包括电容挡、二极管测量和品体管放大倍数、音频电平等不同挡位。

测量线路,模拟式万用表通常由电阻、半导体元件及电池组成,它能将各种不同性质、不同大小的.
