QG6700PXH 线圈切割磁力线产生感应电势

发布时间:2020/1/12 21:22:28 访问次数:1464

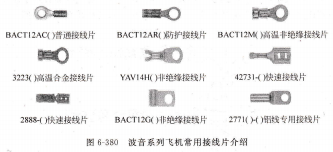

QG6700PXHBACT12AC()当通接线片,BACTI2AR()防护接线片,BACT12M()南温非绝缘按线片,3223()高温合金接线片,YAV14H()非绝缘接线片,42731~o快速接线片,2888-()快速接线片,BACT12G()非绝缘接线片,2771()-()铝线专用接线片,波音系列飞机常用接线片介绍.

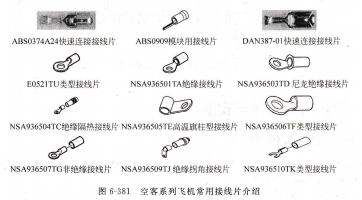

ABS0374A24快速连接接线片,ABS0909模块用接线片,DAN387-01快速连接接线片,F()521T U类型接线片,NSA93650闸认绝缘接线片,NSA936503TD尼龙绝缘接线片,NSA936504TC绝缘隔热按线片,NSA936505TE高温旗杆+IJ接线片,NSA9365061,r类型按线片.

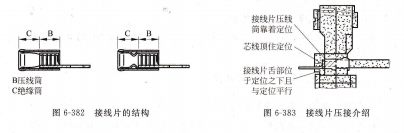

NSA936507TG非绝缘接线片,NSA936509TJ绝缘拐角接线片,NSA936510TK类型接线片,空客系列飞机常用接线片介绍,根据接线片的结构,如图6-382所示,去除导线上的绝缘层。按照图6-383所示将接线片放到压接下具的压接模块上,压接工具的定位卡住接线片的压线筒,接线片舌部向上与压接I具定位平行,按压压接下具手柄使模块固定住接线片,但不能使接线片压线筒变形,将去除绝缘导线送人接线片的压线筒,芯线顶到定位止线端,挤压压接工具手柄使棘齿到达力矩时释放,完成接线片的压接。接线片压接完成后日视检查,如图6-380和表6-381所示。





接线片压线筒靠着定位芯线顶住定位,接线片舌部位,定位之外,与定位平行B压线筒C绝缘简,接线片的结构,接线片压接介绍.

涡轮流量计涡轮流量计也是一种速度式流量计,它是通过测量安装在管道中的涡轮转速而间接地测量流体的流速,进而测得流量。



涡轮流量计由涡轮流量变送器和显示仪表两部分组成。

涡轮流量变送器,涡轮流量变送器的原理结构如图9-60所示,它包括三个基本部件:导流器、涡轮和磁电转换装置。



导流器导流器在管道中固定地安装在涡轮前、后部,利用其叶片对流体起整直作用,以降低管道的影响,使流体顺利流过涡轮,增加流量计的线性工作范围。为了消除涡轮流量变送器前、后的弯管道对流体流速分布的影响,要求在变送器前、后的直管段长度应分别大于管道直径的15倍和5倍。

涡轮涡轮由轮毂和螺旋式叶,图9-59 带差动变压器片组成。要求涡轮转轴与轴的沉筒式液位计  承间的摩擦要小,能在流体1一沉筒;2一测量弹簧; 的推动下灵活地旋转。3一线圈;1一衔铁;5一密   3.磁电转换装置封隔离管;6工沉筒室壳体。 磁电转换装置的作用是将涡轮的转速转换成电信号(通常是脉动信号)输出。常用的磁电转换装置有两种类型:磁阻式和感 图9-60 涡轮流量变送器原理结构图应式。目前一般采用磁阻式。此外,还可用霍尔元 1--涡轮;2一磁电转换装置;3一导流器件、光电元件等等。



磁阻式磁电转换装置的原理结构,如图9-61(a)所示,它由永久磁铁和线圈组成。永久磁铁置于线圈内,涡轮叶片由导磁材料制成。



显然,当叶片通过永久磁铁下方时,磁路的磁阻最小。而在其他时候,磁阻很大。因此当涡轮旋转时,磁路磁阻随之发生周期性的变化,在线圈中即产生相应的脉冲信号。信号的频率取决于涡轮的转速和叶片数目。

图9-61(b)为感应式磁电转换装置,磁电转换装置原理图(a)磁阻式磁电转换装置,(b)感应式磁电转换装置。1一线圈;2 永久磁铁;3一涡轮。

原理图,它由线圈和永久磁铁组成♀永久磁铁装在涡轮内腔中,涡轮叶片由非导磁材料制成。涡轮旋转时,线圈切割磁力线产生感应电势,电势的频率与涡轮的转速相对应。为了增加信号抗干扰能力,实现远距离传送,在转换装置中,通常还有一前置放大器.
