S8605PB22金属套管和接地线
发布时间:2020/1/9 13:12:14 访问次数:1253

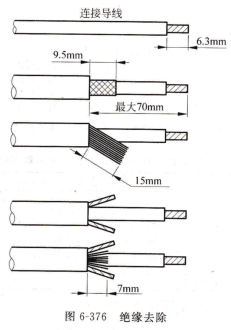

S8605PB22金属套管冷压接法,使用NSA9375o3和NSA9375o5金属套管冷压接法制作屏蔽地线,如图6-376所示,首先从接地连接导线上去除6.3mm导线绝缘层,从屏蔽电缆上去除剥除70mm的外层绝缘,散开屏蔽层并制作屏蔽层构型,安装金属套管和接地线,使用AMP 595oo压接金属套管,在压接完成后的金属套管上安装绝缘套管。

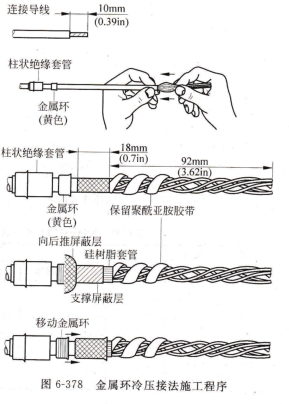

金属环冷压接法,使用NSA9375o4金属环冷压接法制作屏蔽地线,如图6-378所示;从连接导线末端去除10mm绝缘层,把绝缘套管、金属环依次套在屏蔽电缆上,剥除屏蔽电缆外层绝缘大约110mm,从屏蔽电缆上去除92mm长度的屏蔽层,剩余屏蔽层长度为18mm,保留屏蔽电缆与屏蔽层之间的缠绝缘去除绕聚酰亚胺胶带,向后翻起屏蔽层;在电缆上安装一个长度为25mm的硅树脂热缩套管并热缩,在硅树脂热缩套管上与屏蔽层之间加装一个屏蔽层支撑件,把屏蔽层重新覆盖在支撑件上,并把压接金属环放在屏蔽层上,安装连接接地线于金属环和屏蔽层之问;选用合适的压接工具并进行压接;去除多出压接位置的接地连接导线.

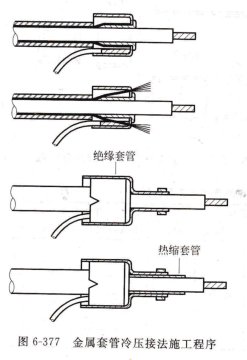

l0mm(0.39in)套管金属环,(黄色)柱状绝缘套管7in),(黄色)向后推屏蔽层硅树套管,热缩套管蔽层移动金属环,金属套管冷压接法施工程序,金属环冷压接法施工程序,迕接导线6.3mm,9.5mm.
振荡的建立和稳定,电路的栅偏压是由Rgcg所产生的。在建立振荡的过程中,它们的栅源极间起整流元件的作用,栅极为正极,源极为负极,Rg′cg为整流电路的负载,Cg起滤波作用①。当时间常数tg=Rg Cg大于振荡信号的周期时,电容Cg将被充电到接近栅极信号电压的峰值,此电压就是电路的栅偏压吒。
当电源yDD接通后,由于电路中存在噪声或某种扰动,经过放大与选频循环往复,振荡就逐步建立起来。开始时,由于栅偏压ycs=0,管子的跨导gm较大,此时,|AI Fr|>1,易于起振,随着振幅的不断增长,栅偏压|ycs|增加(更负),管子的工作点下移,gm值减小,直至|AvFv|=1,振荡趋于稳定,这样,自偏压环节和管子的非线性能够自动地调整输出幅度。结合前面的讨论,式(9.7.13)所给出的gm值可以理解为确定振幅的平均跨导值,为了使电路易于起振,实际的gm值应比此式所确定的值为大。画出了在起振过程中栅极电压和漏极电流的波形图,由图可知,漏极电流JD为非正弦形,但是由于漏极负载是LC并联谐振回路,选择性较强,所以输出波形还是正弦波(用第三个线圈耦合输出,图中未画出),这种工作状态是不同于RC振荡电路的,在后一种电路中,放大器件是工作于线性放大区。
是用BJT组成的变压器反馈式乙C振荡电路。Rbl、rb0、Rb2稳定管子的静态工作点,Ce和C1均为交流旁路电容。选用`较大的管子(例如b≥50)或增加变压器一次侧和二次侧之间的耦合程度(增加互感M),或增加二次线圈的匝数,都可使电路易于起振。
振荡的建立与稳定过程,BJT变压器反馈式EC振荡电路,电容滤波整流电路,C正弦波振荡电路.
