AMP 69082、69073、69074和69099手动液压压接工具 只需更换压接模块就可压接不同类型的终端,适用于AWG 8-0号线的绝缘、非绝缘接线片和拼接管的压接,如图6-54所示。

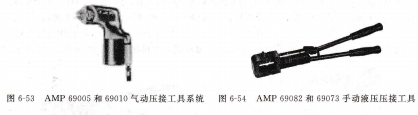

AMP 69005和69010气动压接工具系统,AMP 69082和69073手动液压压接工具.

AMP 69120电动液压压接工具 只需更换压接模块就可压接不同类型的终端,适用于AWG8-0号线的绝缘、非绝缘接线片和拼接管的压接,如图6-55所示。

插钉/插孔压接工具,在民用航空器上进行插钉/插孔的压接时,经常使用的工具有手动压接工具和动力压接工具。动力压接I具叉分 图6-55 AMP 69120电动液压为气动压接工具和液压压接工具。

压接工具的定位器(又称为塔头),可以在压接施工中对插钉/插孔快速定位。不同的定位器适用于不同类型的插钉/插孔压接。压接工具的不同压接挡位,适用于不同规格的导线。防倒转棘轮结构可以保证只有在压接工作完成后.压接工具手柄才能释放。

AF8或M22520/1-o1手动压接工具 属于标准插钉/插孔压接工具(见图6-56),适用于AWG 26-10号线的插钉/插孔压接,有16个可供更换的定位器,压接工具有8个压接挡位。

AFM8或M2252o/2-o1手动压接工具 属于小号插钉/插孔压接工具(见图6-57),适用于AWG 32-16号线的插钉/插孔压接,有35个可供更换的定位器,压接工具有8个压接挡位。

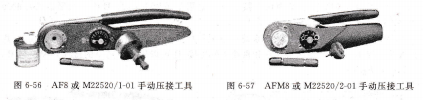

压接工具,AF8或M2252o/1-Ol手动压接工具,AFM8或M22520/2-01手动压接工具

MH860或M2252o/7-o1手动压接工具,属于中号插钉/插孔压接工具=,适用于AWG 28-16号线的插钉/插孔压接,有12个可供更换的定位器,压接工具有8个压接挡位。

次号,并用虚线标出其他系统的部件,大致的详细区域隔框区间项,次号点画线索引到另一不同章节功能,识别号装配图说明,详细零件清单说明.

详细零件清单是IPC中最重要的部分,描述了所有零件的必要信息,是查询的最终目标。清单由5列内容组成,分别是:第1列图号/项次号栏(FIG ITEM);第2列件号栏(PART NUMBER);

详细零件清单说明有效性参考项,黄色为更改处无图解项,每个组件数量项次号,链接到详图图号.
