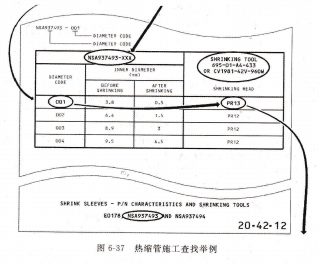

XC4005H-5MQ240I根据确定的完整件号查找适用的热风枪和反射罩,如图6-37所示.

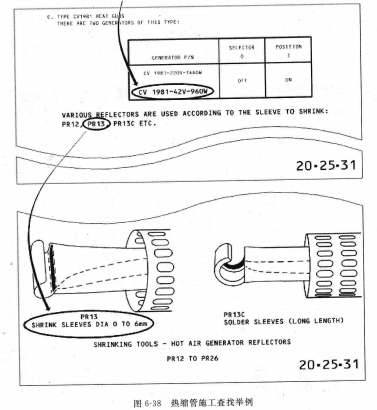

查找工具使用,如图6-38所示.

热缩管施工查找举例,压授工具,接线片和拼接管压接工具.

在民用航空器上进行导线和电缆的修理工作时,经常使用的压接工具有:手动压接工具、手动模块压接工具和动力压接工具。手动压接工具分为:短柄压接工具、长柄压接工具、T形头压接工具、重头压接工具、C形头压接工具和脂鲤头形压接工具。动力压接工具分为气动压接工具和液压压接工具;液压压接工具分为手动液压压接工具和电动液压压接工具。

所有压接工具的压接挡位均按照导线规格进行选择。

可以保证在压接完成后,压接工具手柄才释放。

AMP 47386、47386-0、47386-4、409775-1、47387、属于长柄类型压接工具,适用于AWG 30-14号线的耐高具备防倒转棘轮结构的压接工具47387-0和46121手动压接工具温接线片和具有耐热层的接线片.

特殊功能识别号,对于不专属于某一个系统的部件,其功能识别号代码由字母“V+功能字母”组成表示.

VC-Elcctrical connector电连接器

VD-Diode modulc二极管组件

VE-Ca0上furnishi旦g担anel(A330/A340)

客舱装饰版(A330/A340)

VG-Ground tenminal point地线接线桩

VN-Ground point接地点

VP-Pressurc scal/Fced thru压力封严

Vs-splicc拼接管

VTcnminal bbck接线块

VU-Pancl/Rack而板/设各架

vx Prm丛碴￡止坠止t boaid(A330/A340)

印刷电路板(A330/A340)

VZ-sOare、roIre(A330/A340)各用导线

VB-Wire Bundle(hamess)导线束

特殊功能识别号,功能识别号的应用,在空客飞机上任何一个部件的功能识别号都是唯一的。相同的部件,件号可以相同,但功能识别号是不同的。AirN@v提供了利用功能识别号查询手册的多种方法,且功能识别号标识在部件周围,容易获得,因此利用功能识别号查询手册非常方便。例如20XE是一个继电器的功能识别号,通过它可以查到AMM JPC、TSM、ASM、AWM、AWL中与20XE相关的内容,功能识别号的应用.
