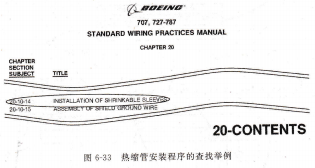

XD711576CPGESHRINKABLE SLEEVES(热缩管的安装程序),如图6-33所示。

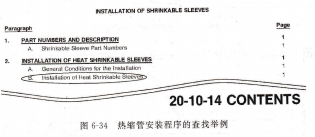

热缩管安装程序的查找举例,在标准线路施工手册(SWPM)20-10-142.INSTALLATION OF HEAT SHRINKABLE SLEEVES目录中找要lj B.Installation of Heat Shrinkable Sleeves(热缩管的安装程序)内容页号是1页,如图6-34所示。

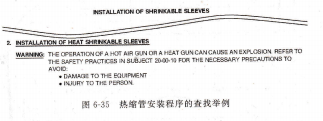

热缩管安装程序的查找举例,在标准线路施工手册(SWPM)20-10-14中的2.INSTALLATION OF HEATSHRINKABLE SLEEVES找到热缩管安装的施工程序,如图6-35所示。

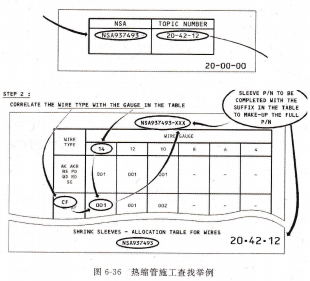

热缩管安装程序的查找举例,空客系列飞机举例,在CF14的导线上安装NSA937493系列热缩管。

索引NSA937493,提示参考20-42-12。

根据导线的类型和规格补全件号后缀,如图6-36所示。

本节主要以A320为例,介绍空客常用的飞机维护类手册AMM、IPC、TSM、ASM、AWM、AWL的结构、内容概括、查询方式。空客PDF格式维护类手册的查询方法同波音类似,本章不再介绍,目前空客维护类手册使用AirN@v软件浏览。

功能识别号,功能识别号的组成,功台识别号(Function Identification Number识别部件而设立的一种编号。功能识别号的核心由两个英文字母构成,第一个字母代表系统,第二个字母代表系统中的电(环)路。两个核心字母加有前缀和后缀,前缀为数字,后缀为数字或字母,或数字与字母的组合。前缀必须有,后缀不一定有。例如14CA1C表示系统识别号(飞行控制系统)加A表示电(环)路识别号(自动驾驶);14表示序号;飞行控制系统自动驾驶系统有很多部件用序号予以区分,后缀1表示14CA这个部件有多个,这是第一个。功能识别号在飞机上可以很容易找到,一般机械或电器设备的功能识别号功能识别号标签标签都贴在此设备附近。

功能识别号与ATA章节之间的对应关系,系统/电路字母与ATA章节之间是相互对应的,每一个FIN代表的部件在各手册中的章节是相同的。例如:SA表示无线电高度表,5SA1表示无线电高度表天线,手册中各章节与5SA1的对应关系为

-AMM 34-42-00――Description⒏operation    概述与操作

-AMM 34-42-11―――Remova1/Installation     拆卸与安装

-IPC  34-42-11――Detailcd figure        详图

-TSM 34-42-00――Trouble shooting procedure  排除故障程序

-ASM 34-42/01-Schematic          线路原理图

-AWM 34一42-01-Wiring connections       线路图

功能识别号的机械电气属性,功能识别号可以判断其部件是机械部件还是电子、电气部件。

对于A320系列飞机,在两核心字母中,第二个字母为M表示是机械部件,不是M则表示是电子、电气部件。如:3013GM为机械部件,12GL则表示是电子、电气部件。

对于非A320系列飞机,由功能识别号前缀区别。前缀大于5000为机械部件,小于5000为电子、电气部件。如:5064GM为机械部件,12GM则表示是电子、电气部件,也叫功能项目号,是空客公司用于机械或电器设各的功能识别号标签贴在此没各附近.
