SLF12555T-6R0N3R6-PF动态导线查询(Start Dynamic Wiring)

动态导线查询方式可以用来显示两个插钉之间完整的线路连接。进人动态导线查询方式有三种方法:

在AirN@v首页进人;

在AWM下拉菜单中单击Start Dynamic Wiring进人;

在工具栏用快捷键进人。

动态导线是显示具体导线途径,因为不同飞机插钉之间导线连接途径可能不一样,所以要使用Start Dynamic Wiring必须先选择具体一架飞机。如选择B-2360(见图2-147).

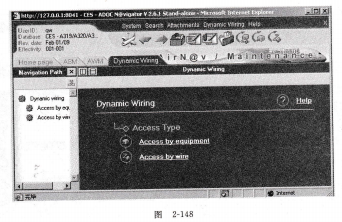

才能进入Start Dynamic Wiring的主页(见图2-148)。

动态导线查询方式动态导线查询方式有两种:

Access by equipment 已知插钉的功能识别号,查找该插钉与对应插钉之间完整的导线连接图。

Acccss by wire 已知导线识别号查找其动态导线图,动态导线图是描述该导线与两端设备之问的连接图。

铜在一般温度下就会急剧氧化。这种触点需要高的压力和具有摩擦接触的表面。在闭合状态下连续工作时,铜触点的接触电阻增加很快,这是很不利的。可作为中负荷和大负荷的触点材料。

近年发展起来的金属陶瓷材料(粉末冶金),例如银一氧化镉作为触点材料具有接触电阻低而稳定的特点。

触点发热的热源有二个,一个是电流流经载流导体区时,在导体电阻中的能量损耗u1;一个是电流流经触点时,在接触电阻上的能量损耗u2=r2Rj。这些热量都是通过导体表面.

接触压降触点的最高温升在接触面的深处,无法直接测量,而公式提供的关系可知,通过测量接触压降便可达到间接测量的目的。

试验条件:两根清洁铜棒交叉接触在一起,触点压力为2gf。图上BC段是按式计算获得的理想曲线,未考虑材料的软化。随上升,最初是Ri上升,因为这时触点材料具有正温度系数。当σc到达一定数值(曲线召点)之后,Rj开始下降,这是由于触点达到软化温度,接触面扩大的结果。
