S3019A动态导线查询方式举例(Access by cquipmcnt)

已知设各“1000gq”上连接器A的插钉A,想了解插钉A连接的线路。在Start Dynamic Wiring的主页(见图2-148),单击Access by equipment,会弹出输入对话框,分别输人“1000gq”、“A”、“A”(见图2-149)。

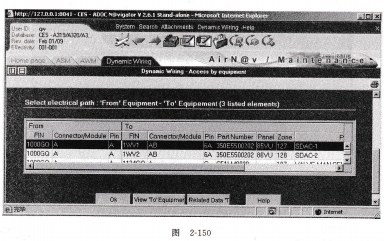

弹出选择对话框,若选择设各“SDAG1”(见图2-150).

则会显示“1000GQAA”与“SDAC-1”的导线连接图(见图2-151)。

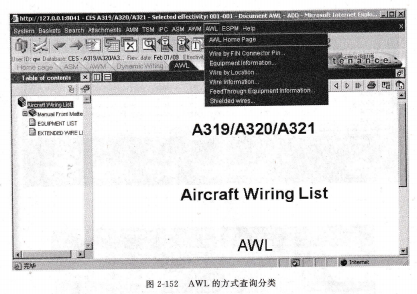

AWL手册查询,AWL的方式查询分为6类(见图2-152).

Wire by FIN Connector Pin 已知插钉的功能识别号查找其扩展导线清单。

Equipmcnt Information 已知设备的功能识别号查找其设各清单。

Wire by Location 已知导线所在区域,查找该区域内导线的扩展导线清单。

Wire Information 已知导线识别号查找该导线的扩展导线清单。

Fccd Through Equipment Information 已知压力封严的功能识别号,查询通过该压力封严的导线的扩展导线清单。

Shielded wires 已知屏蔽线导线识别号,查询该屏蔽线的屏蔽层连线所在的扩展导线清单。用不同材料制成的触点长期(如40个月)暴露在工作环境中,接触电阻值的变化情况是不相同的。实验证明9金具有稳定的接触电阻,在暴露时间内几乎是不变的。银的接触电阻稳定性最差,在暴露的40个月内,其接触电阻在7mΩ到1000Ω范围内变化,这主要是银的接触电阻对污染程度非常敏感之故。金银合金、钯、钯银合金、铜、铜合金和镍等.

对于可靠性要求高的继电器,为防止触点污染,采用触点单独密封的结构,并在密封室内充以惰性气体或抽真空等办法,这样也可以保证接触电阻低而稳定。

随着继电器小型化,触点单独密封结构已发展成为用塑料罩将继电器整体密封的结构,这对防止尘埃和外界有害气体的侵入是有效的。但另一方面,继电器绕组、模塑件、胶粘剂等构成材料产生的有机气体会充满密封罩内部,触点在这些有机气体中工作时会发生活化,使电弧持续时间延长,触点磨损量增大。

对于不同的触点,三项温升之间的比例也不相同。如在大电流的断路器和接触器中,触点压力很大,使⒒很小,rc一项所占比例不大。而这种电器产品导体截面是按发热条件决定的,电流密度一般较大,因此rl这一项占的比例较大。对于小电流的继电器触点则相反,其导体截面是按一些机械性能的要求决定的,电流密度很低,r1很小。而这种产品往往出于对灵敏度的要求,触点的压力很低较大,使在总温升中占了主要地位。
