VT82287“SCALE”旋钮改变“Volt/div(V/格)”垂直挡位,可以发现状态栏对应通道的挡位显示发生了相应的变化。通过按下垂直“SCALE”旋钮作为设置输入通道的粗调/细调状态的快捷键。

按CH1、CH2、MATH、REF,屏幕显示对应通道的操作菜单、标志、波形和挡位状态信息。

按“OFF”按键关闭当前选择的通道。

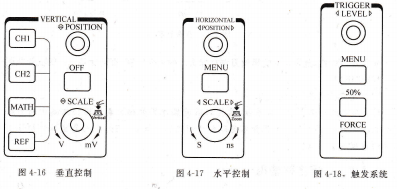

水平控制系统用于调节被测信号光迹在屏幕水平方向的位置,如图4-17所示。使用水平“SCALE”旋钮改变水平挡位设置,并观察因此导致的状态信息变化。转动水平“SCALE”旋钮改变“s/div(s/格)”水平挡位,可以发现状态栏对应通道的挡位显示发生了相应的变化。水平扫描速度从1ns~50s,以1-2-5的形式步进,在延迟扫描状态可达到10ps/div。

水平“SCALE”旋钮不但可以通过转动调整“s/div(s/格)”,更可以按下切换到延迟扫描状态。

注意:示波器型号不同,其水平扫描和延迟扫描速度也有差别。

触发系统,如图4-18所示,在触发控制区(TRIGGER)有一个旋钮、三个按键。下面的练习逐渐引导您熟悉触发系统的设置。

水平控制系统,垂直控制,水平控制,触发系统.

转动“LEVEL”旋钮,可以发现屏幕上出现一条橘红色(单色液晶系列为黑色)的触发线以及触发标志,随旋钮转动而上下移动。停止转动旋钮,此触发线和触发标志会在约5s后消失。在移动触发线的同时,可以观察到在屏幕上触发电平的数值或百分比显示发生了变化。

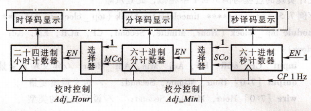

使用“MENU”调出触发操作菜单,改变触发的设置,观察由此造成的状态变化。按“50%”按钮,设定触发电平在触发信号幅值的垂直中点。它由2个六十进制计数器、1个二十四进制计数器和2个2选1选择器共5个模块构成,3个计数器公用一个时钟信号CP,为同步8421BCD码输出的计数器,在秒、分、小时计数器的输出端接上点画线框内的译码显示电路,即可显示出数码(即时间)。

两个选择器分别用于选择分计数器和时计数器的使能控制信号。

半导体存储器是现代数字系统特别是计算机中的重要组成部分,它可分为ROM和RAM两大类,属于MOs工艺制成的大规模集成电路。

d ROM是一种非易失性的存储器,它存储的是固定数据,一般只能被读出。根据数据写入方式的不同,ROM又可以分成固定ROM和可编程ROM。可编程ROM又可以细分为PROM、EPROM、E2PRoM和闪烁存储器等。特别是E2PROM和闪烁存储器可以进行电擦写,已兼有了RAM的特性。
