UPB8212D单相静止变流器,逆变器主电路主要有两种形式:一种是推挽式,如图1.6-5(a)所示;另一种是桥式厂如图1.6-5(b)所示。为了减小功率管的损耗,必须让功率管王作在开关状态。

逆变电路的工作原理很简单,只要让t1、t2(推挽式)或t1t4、t2t3(桥式)轮流导通,在变压器次级就能得到交流输出。以推挽式逆变电路为例,r1、t2的控制信号如图1.6-6所示,由于r1、r2的输出波形为方波,必须经过输出滤波器滤波后变成正弦波才能使用。将方波滤波成正弦波能量损失大,转换效率低,滤波器重量大,波形.失真大(尤其负载为感性时)。

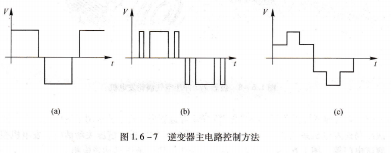

为了提高效率,减轻滤波器重量,降低波形失真度,可采用图1.6-7所示的3种控制方法:图(a)为小于180°的方波,经计算,180°方波的总谐波含量为47%,而120°方波的总谐波含量为30%,但也不是越小越好;图(b)为开关点预置SPWM波,即按正弦规律调制的脉冲调制波,这种方法能有效降低低次谐波含量,提高转换效率,因此在地面电源和飞机上的静变流器中得到了广泛应用。从理论上说,一个周期内的脉冲越多,总谐波含量就越小。但脉冲越多,功率管的开关损耗也越大;图(c)为阶梯波,这种方法的优点与SPWM波相同,但控制复杂,需要多绕组变压器和多个功率管,应用不太普遍。

三相静止变流器,三相静止变流器可由三个输出电压相位差为图1.6-6推挽式逆变电路控制波形,逆变器主电路控制方法120°的单相静止变流器构成,也可由采用6只晶体管的三相桥式电路构成,其工作原理与单相静止变流器相同,本书略。
