HD81027B 航向标线与陀螺轴固定
发布时间:2019/12/20 18:23:19 访问次数:737
HD81027B从图中可以看出,当垂直于陀螺轴向的外力作用于陀螺轴上时,旋转的陀螺质量块将这一外力的方向改变,从而使陀螺沿偏转陀螺轴向90°的方向倒下。此处,由于质量块是顺时针方向旋转的,所以,陀螺轴也顺时针转过90°。
陀螺种类及应用,陀螺的种类较多,通常按其功能划分,有垂直陀螺、方位陀螺和速率陀螺。垂直陀螺、方位陀螺都是3自由度陀螺,它由转子、内框、外框组成,具有两个万向支架,且能够绕二个互相垂直的轴旋转,如图5.6-3所示。它们分别提供飞机的姿态和航向。
当陀螺轴(凭)始终保持与地表面垂直时,称为垂直陀螺,它用于地平仪、姿态指示器中,其外框轴的安装应该与机身纵轴平行。当飞机水平飞行时,陀螺轴(x)垂直于地表面,与外框轴成90°。因此,飞机符号在指示器的水平线。
当飞机机头向上或向下运动时,陀螺轴自由度陀螺(北)仍保持垂直于地表面,而外框轴随机身做俯仰运动,于是飞机参考符号向上或向下运动,从而在显示器上指示出飞机的俯仰姿态。
当陀螺轴(凭)始终保持与地表面平行时,称为方位陀螺,它用于航向指示器、水平状态指示器中,其航向刻度盘与外框固定。航向标线与陀螺轴固定,当飞机转弯时,航向标线不动,刻度盘转动,这样就可以读出飞机航向的变化。

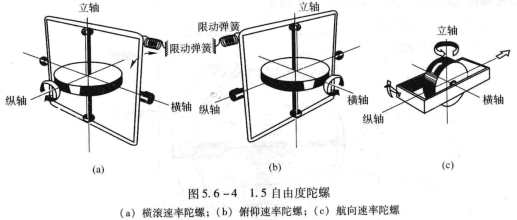

速率陀螺有转子和内框,且只有一个万向支架,然而,该支架的运动还要受到弹簧限制,所以它属于1.5自由度陀螺。如图5.6-4所示。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
HD81027B从图中可以看出,当垂直于陀螺轴向的外力作用于陀螺轴上时,旋转的陀螺质量块将这一外力的方向改变,从而使陀螺沿偏转陀螺轴向90°的方向倒下。此处,由于质量块是顺时针方向旋转的,所以,陀螺轴也顺时针转过90°。
陀螺种类及应用,陀螺的种类较多,通常按其功能划分,有垂直陀螺、方位陀螺和速率陀螺。垂直陀螺、方位陀螺都是3自由度陀螺,它由转子、内框、外框组成,具有两个万向支架,且能够绕二个互相垂直的轴旋转,如图5.6-3所示。它们分别提供飞机的姿态和航向。
当陀螺轴(凭)始终保持与地表面垂直时,称为垂直陀螺,它用于地平仪、姿态指示器中,其外框轴的安装应该与机身纵轴平行。当飞机水平飞行时,陀螺轴(x)垂直于地表面,与外框轴成90°。因此,飞机符号在指示器的水平线。
当飞机机头向上或向下运动时,陀螺轴自由度陀螺(北)仍保持垂直于地表面,而外框轴随机身做俯仰运动,于是飞机参考符号向上或向下运动,从而在显示器上指示出飞机的俯仰姿态。
当陀螺轴(凭)始终保持与地表面平行时,称为方位陀螺,它用于航向指示器、水平状态指示器中,其航向刻度盘与外框固定。航向标线与陀螺轴固定,当飞机转弯时,航向标线不动,刻度盘转动,这样就可以读出飞机航向的变化。
速率陀螺有转子和内框,且只有一个万向支架,然而,该支架的运动还要受到弹簧限制,所以它属于1.5自由度陀螺。如图5.6-4所示。
