B=u NI/L

因此,磁场强度的表达式又可以写成:

            h=b/u=u ni/ul=ni/l

磁场强度是一个矢量,在均匀介质中与磁感应强度的方向一致。

铁磁材料的性质、分类及用途,性质 铁磁材料具有以下共同的性质:能被磁体吸引;磁化后有剩磁,能形成磁体;磁感应强度B有一个饱和值;具有磁滞损耗;磁导率比非铁磁物质大很多倍,并且不是一个常数。

分类 根据用途不同,铁磁材料可以分为二大类:

软磁材料 其特点是磁导率高,易磁化也易去磁,剩磁和矫顽力都小,磁滞损耗很小,如硅钢片、纯铁等。常用来制造电动机、变压器等电器的铁芯。

硬磁材料 其特点是不易磁化,也不易去磁,剩磁和矫顽力都很大,如钨钢、钴钢等。常用于各类永久磁铁、扬声器磁钢的制造。

矩磁材料 其特点是在很小的外磁作用下就能磁化,并且达到饱和,去掉外磁后,磁性仍能保持在饱和值,如矩磁铁氧体等。常用来制作记忆元件,用于计算机中的存储器。

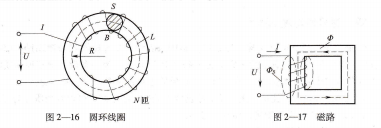

磁路及磁路欧姆定律,磁路 磁力线所通过的闭合路径称磁路。在电I设备中,一般都采用铁磁材料按需要制成不同形状的铁芯,让磁通主要沿着设计好的路径通过。实际工作中,仍会有很少部分磁通经过空气或其他材料而闭合。我们把通过铁芯的磁通称为主磁通;铁芯外的磁通称为漏磁通,如图2―17所示磁路中的Φs。

磁路欧姆定律 如图2-17所示即为一无分支磁路。设线圈匝数为n,通过电流为f,铁芯截面积为S,磁路平均长度为l,则其磁场强度为:H=NI/L

式中M相当于电路中的电动势,叫磁动势。因为Φ=BS,B=uIf=uni/l

则:                  Φ=u NI/L S=NI/L/US

令                   Rm=L/US

式中 Rm一磁路中的磁阻。

磁阻的大小与磁路中磁力线的平均长度L成正比,和铁芯截面积及材料磁导率u成反比。

由此得出 Φ=NI/RM(磁路欧姆定律)

在实际应用中Rm往往是由几种物质所具有的磁阻串联而成,因此磁路欧姆定律可以表示为:

              Φ=NI/RM1+RM2+RM3+...+RMN

电磁感应现象,如图2-18所示,均匀磁场中放置一根导体AB,两端连接一个检流计PA,当导体垂直于磁力线作切割运动时,检流计的指针发生偏转,说明此时回路中有电流存在;当导体平行于磁力线方向运动时,检流计指针不发生偏转,此时回路中无电流存在。

如图2-19所示,在线圈两端接上检流计PA构成回路,当磁体插人线圈时,检流计指针发生偏转;磁铁在线圈中不动时,检流计指针不偏转;将磁铁迅速由线圈中拔出时,检流计指针又向另一个方向偏转。
