TEN 5-2412WI高度组件将静压转换为模拟气压高度和升降速度信号。空速组件计算出全压与静压之差,即动压,并将其转换为校准空速。高度组件和空速组件的输出加到马赫组件,在该组件中计算出马赫数。如果将大气全温也输人到马赫组件,则它还输出真空速(TAS)和大气静温 (SAT)。

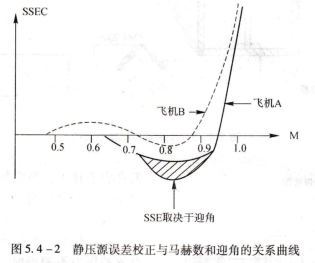

另外,大气数据计算机还对静压源误差进行校正(SSEC)。SSE主要取决于马赫数、静压孔的位置、机型、迎角、襟翼位置和起落架的位置。静压源误差校正与马赫数和迎角的关系曲线,如图5.4-2所示。

数字式大气数据计算机,数据机,简称DADC多用于现代飞机。它们也接收全静压信号和全温信号。然而,用的传感器与模拟式的不同,它采用同种类型的传感器敏感全压和静压信号b因此,在介绍DADC之前,首先对其使用的压力传感器进行简单的描述。

另外,由于迎角(α)和侧滑角(卩)是大气数据系统中产生静压源误差的因素之一,所以,大气数据计算机还要接收角度传感器的信号,当然,也有必要对角度传感器进行介绍。由于前面已经对全温传感器作了相应的描述,所以此处不再重复。

传感器,压阻式传感器,它是利用晶体的压阻效应制成的,所以,也称为压电晶体敏感元件。

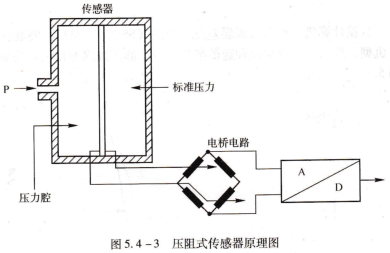

如图5.4-3所示,晶体膜片将传感器分为两个气室,右气室充以标准压力,左气室敏感外界实际压力。膜片两侧的电阻构成图中所示的电桥。当外界实际压力与标准压力相等时,电桥达到平衡输出为零;当外界实际压力与标准压力不相等时,膜片发生弯曲。囚此,膜片的一边受压缩应力,另一边受拉伸应力,造成膜片两边的电阻不相等,使电桥不平衡,则电桥输出一定的电压,并且,这一电压随膜片的弯曲程度而改变。该电压再经过模/数(A/D)转换器将随压力变化的电压信号转换为数字信号。
