整流脉冲位于α=150°位置所需要的偏置电压称为正偏电压

发布时间:2023/6/16 8:57:01 访问次数:72

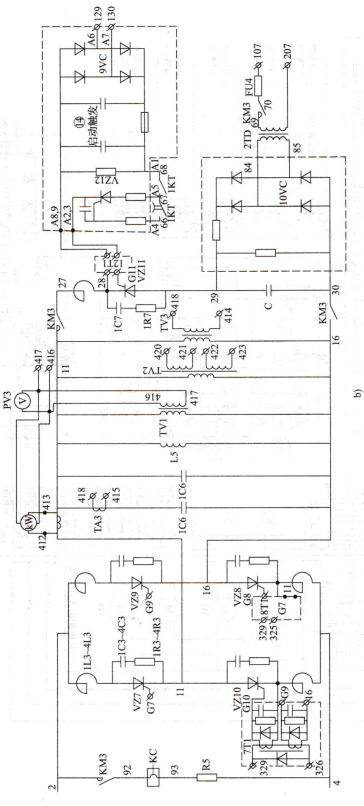

正负偏置电路。停机或脉冲封锁保护动作时,给定信号为零,此时要使整流脉冲位于α=150°位置,所需要的偏置电压称为正偏电压。正偏电压大小由电位器RP1来调节。负偏电压即为给定信号,改变负偏电压的大小可达到移相的目的。负偏电压大小曲RP2、RP3等电位器调节。正负偏置电路见图15-52中方块⑧。


逆变触发器。电路图见图15-52中方块⑩。它的输人信号为中频电压吼和部分补偿电容的电流rc的合成信号。设此信号为ys,ys经R1、R2输人逆变触发器。当us为正半周时,Ⅴ8、Ⅴ9和V14、Ⅴ15都截止,无脉冲输出;当σs由正变负过零时,V10和Ⅴ13曲截止转导通,由C3、R11和C4、R12产生两个微分信号,使Ⅴ9、Ⅴ8和V14、Ⅴ15导通,产生脉冲信号并加到逆变器的晶闸管的门极。


逆变器的启动触发。电路图见图15-52中方块⑩。发出启动信号后,经2~3s延时,时间继电器1KT触点闭合,小晶间管Vz12导通,发出启动脉冲,触发启动晶闸管。

逆变器保护电路,电流、电压截止环节。电路图如图15-52中方块⑨所示。当中频电压或中频电流超过规定值时,ⅤS9或ⅤS8击穿导电,Ⅴ26、Ⅴ27导通,Ⅴ26发射极电阻上的电压使α角增大,整流输出电压下降,从而使电路电流减小并限制在一定数值上。

过电流、过电压保护环节。电路图见图15-52中方块⑩。出现过电流或过电压时,晶闸管VZ14或ⅤZ15导通,11TA输出一脉冲信号,触发“正负偏置”板上的VZ13,将偏置电路短路,使整流触发脉冲由整流区移到逆变区,整流主电路进人有源逆变状态,短路电流降低到零,从而保护了晶闸管。

深圳市金思得科技有限公司 http://jinside.51dzw.com



正负偏置电路。停机或脉冲封锁保护动作时,给定信号为零,此时要使整流脉冲位于α=150°位置,所需要的偏置电压称为正偏电压。正偏电压大小由电位器RP1来调节。负偏电压即为给定信号,改变负偏电压的大小可达到移相的目的。负偏电压大小曲RP2、RP3等电位器调节。正负偏置电路见图15-52中方块⑧。


逆变触发器。电路图见图15-52中方块⑩。它的输人信号为中频电压吼和部分补偿电容的电流rc的合成信号。设此信号为ys,ys经R1、R2输人逆变触发器。当us为正半周时,Ⅴ8、Ⅴ9和V14、Ⅴ15都截止,无脉冲输出;当σs由正变负过零时,V10和Ⅴ13曲截止转导通,由C3、R11和C4、R12产生两个微分信号,使Ⅴ9、Ⅴ8和V14、Ⅴ15导通,产生脉冲信号并加到逆变器的晶闸管的门极。


逆变器的启动触发。电路图见图15-52中方块⑩。发出启动信号后,经2~3s延时,时间继电器1KT触点闭合,小晶间管Vz12导通,发出启动脉冲,触发启动晶闸管。

逆变器保护电路,电流、电压截止环节。电路图如图15-52中方块⑨所示。当中频电压或中频电流超过规定值时,ⅤS9或ⅤS8击穿导电,Ⅴ26、Ⅴ27导通,Ⅴ26发射极电阻上的电压使α角增大,整流输出电压下降,从而使电路电流减小并限制在一定数值上。

过电流、过电压保护环节。电路图见图15-52中方块⑩。出现过电流或过电压时,晶闸管VZ14或ⅤZ15导通,11TA输出一脉冲信号,触发“正负偏置”板上的VZ13,将偏置电路短路,使整流触发脉冲由整流区移到逆变区,整流主电路进人有源逆变状态,短路电流降低到零,从而保护了晶闸管。

深圳市金思得科技有限公司 http://jinside.51dzw.com
