WF9176A 总熔丝座电源进、出线端

发布时间:2019/11/30 13:24:39 访问次数:746

WF9176A如图5-32a所示。在砖墙或混凝土墙上固定绝缘子,可采用预埋木棒或膨胀螺钉的方式来固定鼓形绝缘子,也可采用预埋支架的方式来固定鼓形绝缘子、蝶形绝缘子或针形绝缘子,如图5-32b、图5-32c所示。



导线敷设及绑扎方法 敷设绝缘子线路时,应事先校直导线,将一端的导线绑扎在绝缘子的颈部,然后从导线的另一端收紧绑扎固定,最后把中间导线绑扎固定在绝缘子上。

导线在绝缘子上的绑扎有直线段导线绑扎和绝缘子的固定终端导线的绑扎两种。绑扎的方法如下:

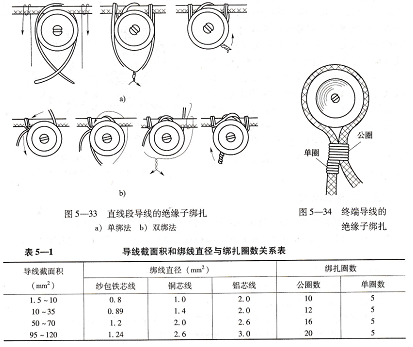

直线段导线与绝缘子的绑扎 直线段上的鼓形绝缘子和蝶形绝缘子与导线的绑扎可采用单绑法或双绑法。导线截面积在6mm2及以下的采用单绑法,如图5-33a所示。导线截面积在6mm2及以上的采用双绑法,如图5-33b所示。

终端导线与绝缘子的绑扎 绑扎方法如图5-34所示。绑扎的圈数与导线截面积及绑线直径有关,其关系见表5-1。



室内线路竣工检查与试验,当某一区域的室内照明装置全部安装完成后,应进行线路的安装技术检查、绝缘检查和通电试验等,检查线路及其装置是否符合技术要求、能否正常工作,经检查合格后才能交付使用。

线路安装技术检查:

检查线路支持点和电气元件装置的安装是否牢固可靠。

电气元件装置的接线柱和线头的连接是否完好。

电线的连接和绝缘恢复是否符合要求。

接线是否正确。如三孔插座的相线、中性线(零线)和接地线是否正确。

电源相线是否进开关,中性线是否直接接在灯座的螺旋口接线柱上。

线路的绝缘检查可在照明配电箱内进行。检查前,切断电源总开关,取出各分路熔断器的熔丝,摘除线路上所有的电灯及用电电器,用500Ⅴ兆欧表检测各分路线间绝缘和线路对地绝缘。检测线间绝缘时,兆欧表两表笔应分别触及分路熔断器的电源出线(即负载)接线柱上,如图5-35a所示;检测线路对地绝缘时,兆欧表一表笔按规定接在接零(或接地)保护线上,另一表笔触及在分路熔断器的电源出线接线柱上,如图5-35b所示。一般线路绝缘电阻应不低于0.22 MΩ,穿人钢管的线路不低于0.55 MΩ。绝缘电阻数值越大,说明线路绝缘性能越好。



线路通电试验,室内照明线路在安装完毕试送电之前,需用校验灯跨接在总熔断器的熔丝座两端,对线路进行通电试验,如图5-36所示,以检查线路有无接错,防止通电时发生毁灯事故。

检查方法和步骤如下:

断开总电源开关及各分路开关。

取下总熔断器的熔丝盖。

将校验灯(220V、100W以上)跨接在总熔丝座电源进、出线端。

合上总电源开关。如线路正常,校验灯应不亮。
