M5M27C201K-15电磁继电器的主要技术参数，额定线圈电源电压[re一能使继电器线圈长时间正常工作的线圈电源电压;

吸合电压饥h一电磁继电器的所有触点从释放状态到达工作状态时,所需的线圈电压的最小值。

所谓工作状态是指常开触点可靠闭合,常闭触点可靠断开。所谓释放状态是指常开触点可靠断开,常闭触点可靠闭合。

飞机上使用的电磁继电器的吸合电压,一般选择在比电网电压(27V)低十几伏的范围内(一般是14~18V)。吸合电压定得太高或太低都对继电器的工作不利。若吸合电压太高,则当电网电压因向大负载供电而显著降低到吸合电压以下时,继电器就会拒动而无法吸合。若吸合电压太低,则因返回弹簧反力太小,触点容易跳动而造成误动作。同时也延长了衔铁返回运动的时间。

温度的变化对继电器吸合电压的高低有影响,尤其在较高的温度下,这个问题是很关键的。因为在高温下线圈电阻增加,线圈功率下降。温度每升高10・C,铜的电阻约增加4%。因此在25C下4V吸合的继电器,在55C下要到约4,5V才能吸合。当温度升高到75C时,线圈电压要增大到4.8V才能吸合。

继电器通电工作时,本身也会发热产生温升。如果将继电器通电工作一段时间后释放,然后在短时间内再次激励线圈,吸合电压将会变大。

释放电压饥f―电磁继电器的所有触点从吸合状态恢复到释放状态时所需的线圈电压的最大值。

为了保证在电源电压大幅度下降时继电器不会自行释放,设定的释放电压都比吸合电压低,两者的比值usf/uxh约在0,3左右。释放电压太低时衔铁可能会被铁心的剩磁吸住而不能释放。另外,释放电压太低时,存在着触点上压力过小而造成接触不良以及因断开速度太低而对触点熄弧不利等问题。

在低温下释放时,温度对释放电压会有影响,只是这个问题不经常出现而已。

触点断流容量―继电器触点所能断开的电流r和电压已r。这里的电流指的是触点断开以前通过触点的电流值,而电压指的是触点断开后触点两端的电压值。显然,断流容量r与y的乘积只表示触点的断流能力,而不是输出或消耗的功率。

触点的断流能力与负载的种类有很大关系。一般将负载分为电阻性负载、电感性负载、电动机负载、灯泡负载及最小电流负载。同一对触点控制不同性质负载,其断流容量有很大差别,一般在产品的技术条件中应详细予以规定,如表3-1所示。

感性负载是继电器线圈、带铁心或空心电感线圈等。由于电感线圈中储存的磁能,使触点断开电路时触点的烧损较严重,所以触点要降低负载电流使用,才能保证所规定的动作次数。

注:①i2为不同性质负载时的负载电流。

②ie为产品标准规定的纯电阻负载时的触点额定电流。

③直流电感负载时,时间常数r=o.o08s′。

④交流电感性负载时,在规定的频率下功率因数应为0.7±0.05.

稳态电流衔铁)吸合时间―叫注:线圈激励时,其电流受电路特性(电感、电容、电阻、电压等)和衔铁位置与速度的影响,而变化闭合或吸合下面所示的触点电流,对应于无感负载触点吸抖动“动态电阻噪触点电流“A”型或常开(动合)触点合时问,跳时问终止动作时问,触点电流触点闭合触点电流上动l“C”型或转换(动断一动合)“动态电阻触点”或“噪纹”吸合时间跳时问动合触点闭合,转换时间引终止动作时问.

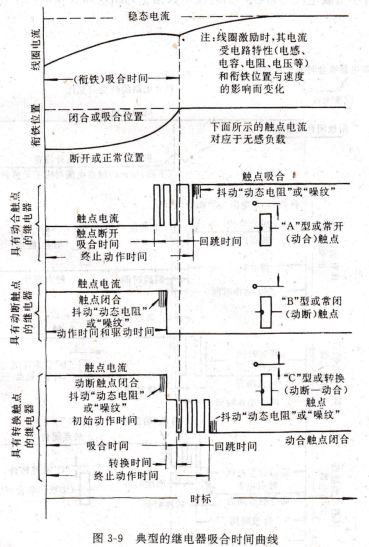

图3-9 典型的继电器吸合时间曲线

灯泡负载是自动控制系统常见的信号元件。由于灯泡大多由钨丝制成,它是一个非线性电阻,其冷态电阻比热态电阻小得多。因此在钨丝灯泡刚通电时会出现一个涌流,其值可达热态稳定电流之10倍以上,在此涌流作用下可能引起触点局部的发热而使金属熔化引.
