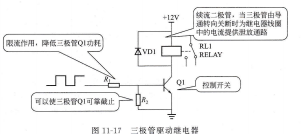

STM32F103RET6三极管驱动继电器上时 ,需加上电阻R2,R2阻值的大小为5.1kΩ 。续流二极管一般选取二极管1N400X系列或1N4148。

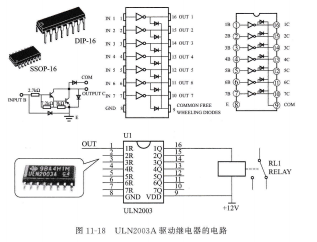

集成电路驱动继电器 目前已使用多个驱动二极管集成的集成电路 ,使用这种集成电路能简化驱动多个继电器的印制板的设计过程。这里主要介绍驱动继电器的集成电路ULN2003A。ULN2003A驱动继电器的电路如图11-18所示。

ULN2003A采用DIP-16或SSOP-16塑料封装。ULN2003A是一个非门电路,包含

7个单元,单独每个单元驱动电流最大可达500mA,9脚可以悬空或接电源。

工作原理如下:当ULN2003A输入端为高电平时,相对应的输出口输出低电平,继电器线圈两端得电,继电器触点吸合;当ULN2003A输人端为低电平时,相对应的输出口呈高阻态,继电器线圈两端失电,继电器触点断开。

同一片ULN2003A不能同时驱动两种不同电压的负载,包括继电器。
