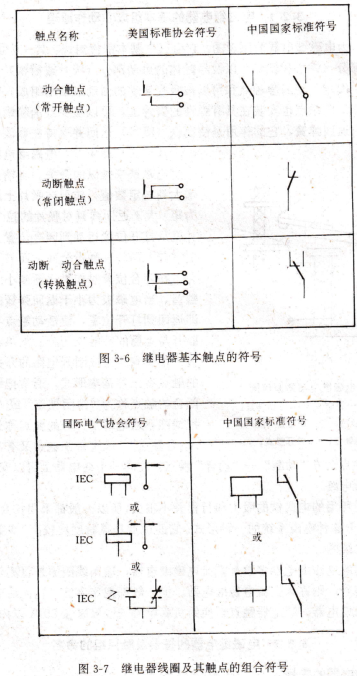

6195-0066图3-6所示的是三种基本触点的符号。具有转换触点的电磁继电器线圈及其触点的组合符号如图3-7所示。由于不同国家制定的符号不完全相同,图中所示的分别是中国国家标准和美国标准协会和国际电气协会制定的符号。

触点组的命名方法,继电器的触点组是由组数、切换掷数(单掷或双掷)、正常状态(断开或闭合)以及闭合和断开的顺序来定义的。用于触点组详细分类的缩写符号如下:

SP一单组(单刀)   DP一双组(双刀)

ST一单掷      DT一双掷

N0―常开      NC一常闭

B―动断       DB―双动断

M一动合       DM一双动合

组数:单组(SP)触点表示该组中的所有触点在一个位置或在另一个位置都连接到一个公共的触点上。双组(DP)触点表示由两个单组触点构成。

掷数:单掷(ST)触点组具有一对触点,当继电器处在一种状态下时实现断开,而在另一种状态下时闭合。双掷(DT)触点组有三个触点。当继电器处在一种状态时,一个公共触点与第二个触点接通但与第三个触点断开;当继电器处于另一种状态时,触点组的连接情况相反,双掷触点的基本型号是先离后合(动断一动合)式。

触点的正常状态,当继电器的触点在平时(即继电器非工作状态)是断开的话,此触点组称为常开(N0)。当继电器触点在继电器非激励或非工作状态时闭合的话,则此触点组称为常闭(NC)。

双动合和双动断,这些触点组是指继电器在一种状态下有两个独立的触点均与第三个触点接触。当在平时都是断开的,称为双动合式触点组(DM);当在平时都是闭合的,称为双动断式触点组(DB)。

当采用缩写符号来命名触点组时,使用下列顺序:①组数;②掷数;③正常状态;④双动合或双动断(如果适用的话)。

例如SPST NO DM表示单组、单掷、常开、双动合触点。

图3-8示出了双动合触点、双动断触点及双转换触点的符号。
