GP1A20电磁继电器在继电器家族中是最为典型的一种,它在飞机上应用也最多,所以这里先来研究电磁继电器。

电磁继电骼的基本组成和动作原理，图3-5所示为电磁继电器的原理图。它由三个基本部件组成:其一为电磁铁,由线圈、导磁体的不动部分(铁心和铁轭)以及导磁体的可动部分(吸片或衔铁)所组成。其二为触点系统9它由固定不动的静触点和可以被吸片带动的活动触点所组成,活动触点安装在悬臂簧片的前端,静触点也安装在具有弹性的簧片上,可以减少或消除触点闭合时发生弹跳现象。其三为返回弹簧.它的作用是使衔铁(吸片)返回并保持在释放位置上。

从动作原理来看,电磁继电器实际上就是一个用电磁铁来操纵的开关。当输入给线圈的电流增大到一定数值,作用在吸片上的电磁吸力(或力矩)大于返回弹簧对吸片的拉力(或力矩),吸片就从打开位置运动到闭合位置并带动活动触点使它与上面的静触点分开,而与下面的静触点闭合。在闭合位置时如果逐渐减小线圈电流到一定数值。当电磁吸力小于返回弹簧的拉力时,吸片即返回到打开位置,使活动触点与下面的静触点断开与上面的静触点闭合。如果触点与外电路连接,便具有接通或断开电路的开关作用。继电器图3-5 电磁继电器的原理图的触点有三种基本形式,通常把线圈不通电时是1一线圈;2一导磁体;3一返回弹簧。闭合的触点称为“常闭触点”或“动断触点”,而碴一吸片(衔铁);5一活动触点簧片;   把线圈不通电时是打开的触点称为“常开触点”或

6――常闭触点;7一常开触点。“动合触点”。既有常闭触点又有常开触点的触点组称为“转换触点”或“动断”-“动合”触点。在同一个继电器上可以安装多套触点组,能同时转换多条电路。

由于继电器所用的电磁铁的吸力和行程并不很大,所以-一般都采用拍合式电磁系统,图3-5所示的就属于这种电磁系统的一种形式。它的优点是灵敏度比较高。少数继电器也有采用吸入式电磁系统的。

飞机上所用的电磁继电器多数是直流电磁继电器,输人线圈的是直流信号。如果线圈反应的是交流信号,则称为交流电磁继电器。但一般都把交流信号整流后输入线圈,其本质还是直流电磁继电器c继电器触点切换的负载电流一般限制在25A以内。

磁继电攥的符号及触点组的命电磁继电器的符号，电磁继电器在电路图中用符号表示。其符号曲线圈和触点两部分组成。线圈与控制电路连接,接受输入信号。触点与被控制电路相连接,由触点的通、断来改变被控电路的电带阻二极管的选用 带阻三极管在家用电器中常用,只能做到“专管专用”。选用带阻三极管时.应根据I极管在电路使用过程中输人电压的高低、开关速度、饱和深度、功耗等要求及结合内部电阻器的阻值搭配.来选择合适的管型。机等家用电器中极管使用。

三极管的替代原则是同型号替代,但不同型号间也可根据以下原则替代。

二极管使用的材料相同的可以替代.如硅管替代硅管,锗管替代锗管。

极限参数高替代参数低的三极管。如ⅡR)cFo高的就替代LI(R)E低三极管,P cM较大可以替代PcM小的三极管。

性能好的三极管替代性能差的二极管,如高的二极管可以替代低的三极管(但不能过高),Fcr0小的三极管可以替代rcE0大的三极管。

高频、开关管代换普通低频二极管,高频管和开关管也可以相互取代,开关特性要求高的电路,一般的高频管不能替代开关管。

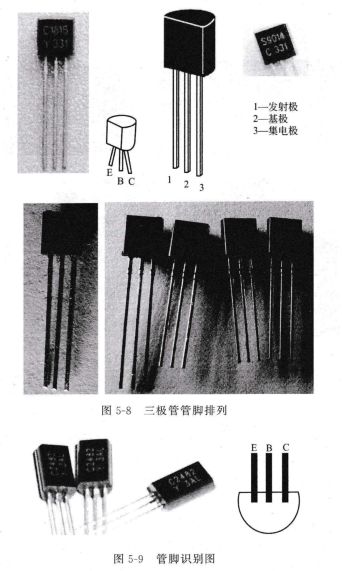

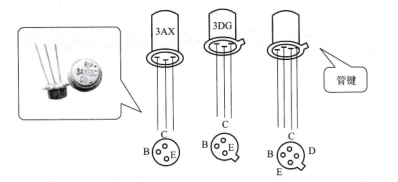

三极目测法,管管脚和管型的判别,三极管管型的判别 一般国产的二极管管型不论是NPN还是PNP,都可以从管壳上标注的型号来辨别。依照部颁标准,三极管引脚的排列方式具有一定的规律。
