LT1021CMH-5/883C直流电压表电路如图2,3.4所示,磁电式电流表指针偏移满刻度时,流过动圈电流im=100uA。当R1=2MΩ时,可测的最大输入电压vs(max)=?

直流电压表电路,解:利用虚短和虚断的概念有vp=vs=vn,Ii=0,则有IM=I1=VN/R1=VS/R1

Vs(mAx)=IMR1=100×10-6A×2×106Ω=200V

由分析可知,电压表的读数正比于Vs,而与仪表动圈内阻RM无关。这是该仪表的重要优点。

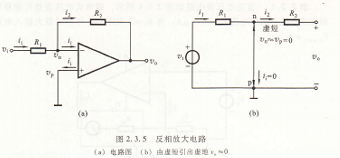

反相放大电路,基本电路,电路如图2.3.5a所示,输人电压vi通过R1作用于运放的反相端,R2跨接在运放的输出端和反相端之间,同相端接地。由虚短的概念可知,UN≈vP=o,因此反相输人端的电位接近于地电位,故称虚地,如图2.3.5b所示。虚地的存在是反相放大电路在闭环工作状态王的重要特征。

几项技术指标的近似计算,电压增益,反相端为虚地点,即vn=0,由虚断的概念(IP=In=0)可知,I1=j2,故有

R1=R2或UI/R1=-UO/R2

由此得

AU=UO/UI=-R2/R1                             (2.3.5)

磁电式仪表,基本线性运放,虚短反相放大电路(a)电路图 (b)由虚短引出虚地vn≈0,上式表明,该电路的电压增益是电阻R2与R1的比值。负号表明输出电压vQ与输人电压vi相位相反,当R2=R1时为反相电路,即vO=-vi。

输入电阻Ri和输出电阻RO,输人电阻Ri为从电路输人端口看进去的电阻,由图2.3.5b可知

RI=UI/II=UI/UI/R1=R1              (2.3.6)

由于理想运放的输出电阻RO→0,因此,与同相放大电路类似,输出电阻RO→0.

将图2.3,5a所示电路中的电阻R2用T形网络代替,如图2.3.6所示。(1)求电路的电压增益表达式Av=vO/vi;(2)该电路作为话筒的前置放大电路,若选RI=51kΩ,R2=R3=390kΩ,当vO=-100vi时,计算R4的值;(3)直接用R2代替T形网络的电阻时,当R1=51kΩ,Av=-100时,求R2值。

含有T形网络的反相放大电路,利用虚地vn=0和虚断In=jp=0的概念,列出节点n和M的电眩 。
