LT1129CS8#60电流互感器工作状态

发布时间:2019/11/1 21:26:07 访问次数:1492

LT1129CS8#60比一般情况下要大得多,因此根据发热条件下所规定的最大功率比根据相应的准确度等级要求的额定输出功率要大得多。

为了减小与漏磁通有关的电抗r1、J2,铁心内主磁通密度应取得小一些,铁心接缝应尽可能紧凑,并采用优质钢材。这样不仅可以减小误差,还可以同时减小空载电流rO和铁心损耗。

电流互感器工作状态及其误差分析,电流互感器的王作原理基本上与电压互感器相同,但是串联在次级线路的测量仪器(电流表、功率表及电度表等的电流线圈)的阻抗是很小的(0.2~0.8Ω),所以电流互感器的工作状态接近于短路。此外,它的初级电流主要决定于初级电路的电源和负载的大小,而与次级电路的阻抗几乎没有关系。

在正常情况下,磁势W1r1绝大部分被″2r2所补偿,只剩下很小一部分(W1r1的0.3%~1%)磁势″1rO以维持Φ的存在。当″1r1保持不变时,如果次级电路阻抗增大,电流r2减小,由式(6-6)可知″1rO将相应地增大,于是磁通Φ以及感应电势E1、E2都随之增大。

E2增大,将使J2增加。这样,当负载阻抗在一定范围内变化时,J2的变化很小。因此,r2和r1能基本上保持一定的比例关系(见式(6-7))。但是,如果次级电路阻抗变化超过一定范围时,r2仍将减小,而″1rO及磁通Φ将增大。在极端情况下,当次级电路开路时(J2=o)rO=J1,这时,磁通Φ增加到正常情况下的许多倍,将引起铁心过热、绝缘损坏以及发生过高的感应电势危及人身安全,这是绝对不能允许的,所以电流互感器的次级电路绝不允许开路。

从式(6-6)、(6-7)及图6-7可知,要使初、次级电流保持一定的比例关系,必须

使″1rO尽量减小,才能实现Wlrl≈″2r2。事实上,rO≠o,所以出现比差‰。此外,由于FO≠0,使得工r2不能与氵1重合,因此又出现相角差a。



因为电流互感器的误差是由于电流FO(在次级电路开路时,维持磁通Φ的电流)的存在而引起的,因此对rO有影响的下列各量都与误差有关:

磁路的磁阻(铁心材料的导磁系数i,铁心尺寸);

次级负载阻抗的大小和性质(阻抗角免);

次级电流F2;

电源的频率F。

为了减小误差,须采用导磁系数高的铁磁材料,增大磁路面积,减小磁路长度,并使铁心工作在磁感应强度不高的情况下。

但是增大铁心截面将使互感器尺寸和重量增加。电流互感器的矢量图  而采用优质材料(例如坡莫合金)又会使互感器成本增高。因此,目前对于准确度等级较高的电流互感器多是通过特殊线路和结构使误差得到补偿。

互感器的准确度,互感器的准确度等级就是用互感器所容许的比值差的数值表示。例如,准确度等级为0.2级的互感器,就是指在规定的工作条件(即互感器说明书上所规定的负载条件)下,它的比值差不应超过0,2%。此外,对不同准确度等级的互感器,所容许的相角差δ的大小也有相应的规定。

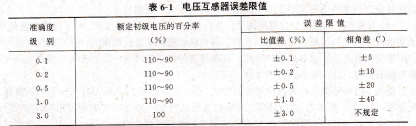

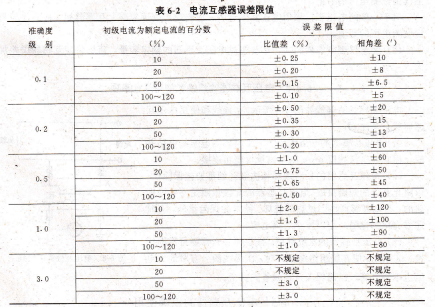

列出电压互感器和电流互感器的误差限值。电压互感器误差限值准确度级别误差限值相角差.

目前我国生产的电流互感器等级有0,01、0.02、0.05、0.1、0.2、0.5、1.0、3.0级等。电压互感器的等级有0.1、0.2、0,5、1.0和3.0级等,其中0・2级以上的互感器一般用于实验室,而在一般电力工程中通常使用0,5级、1・0级和3,0级的互感器。在一般情况下互感器是不容许倒转使用的。因为这样会使互感器的误差显著增大。但比值差(%)额定初级电压的百分率,初级电流为额定电流的百分数采用特殊设计后,可以做成可逆武的。例如0.2级5 VA,.变比为5、1、0・5/5的可逆式电流互感器,便可用作5/5、1、0.5的电流变换。

电压互感器的选择,电压互感器选择注意事项

在选择中最为主要的是应根据测电压的高低选择电压互感器的额定变压比。也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。

与电压互感器配套使用的测量仪表应选100V的交流电压表。为了读数方便起见,通常板式电压表是按所选用的电压互感器的初级线圈额定电压刻度的,而在此仪表上标明了所需配用的电压互感器规格。因此,在选用这种电压表时就一定要选用相应的电压互感器来配套使用。这一点必须特别注意。

例如1T1-V型伏特表的标度盘上标有“用电压互感器10000/100V”,它的标度盘刻度是按10000V刻度的,这时需要选用额定变压比为10000/100V的电压互感器与1T1-V型伏特表配套使用,可以用在10000V以下的电压线路中进行测量,并可直接在伏特表上读出被测电压的数据。

对于一般的电压表,采用电压直感器后,应将电压表读数乘上互感器的变压比才能得到被测电压的数值。

测量仪表所消耗的功率不要超过电压互感器的额定容量,否则将使互感器误差加大。

电压互感器的接线和使用注意事项,电压互感器的接线如图6-8所示。在接线和使用电压互感器.

电压互感器的初级线圈A―X与被测电压的电路并联,而它的次级线圈a――x则与测量仪表相连接。

电压互感器的初级线圈和次级线圈都要接保险丝,以防止意外的短路事故。电压互感器的次级线圈是不容许短路的,否则互感器将因过热而烧坏。除了装保险丝外,有时还装有保护电阻,用以减小短路电流。

电压互感器的次级线圈、铁心和外壳都要可靠地接地。这样,即使在绕组绝缘损坏时,次级线圈一方对地的电压也不会升高,以确保人身和设备的安全。



电流互感器的正确使用,电流互感器的选择

根据被测电流的大小选择电流互感器的额定变流比,也就是要使电流互感器的初级额定电流大于被测电流。这是在选择电流互感器中最需注意的一点。此外,要注意自流电压互感器的接线电源.
