XPC860ZP50A3采用金属线管明敷配线,除必须可靠接地外,在线管与线管的连接处应焊接φ6~φ10 mm的跨接连线,以保证线管的可靠接地,如图5-27所示。

清管穿线 穿线前应做好线管内的清扫工作,清除残留在管内的杂物和水分。选用粗细合适的钢丝作引线,将钢丝引线由一端穿人到另一端有困难时,可采用如图5-28所示方法,由两端各穿人一根带钩钢丝,当两引线钩在管中相遇时,转动引线使两钩相挂,从一端拉出完成引线入管。

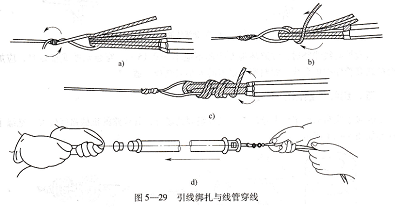

导线穿人线管前,应先在线管口上套上护圈。按线管长度加上两端余量截取导线,剖削导线端部绝缘层,按图5-29a、图5-29b、图5-29c所示绑扎好引线和导线头。一端慢送导线,另一端慢拉引线,如图5-29d所示,完成导线穿管。最后用白布带或绝缘带包扎好管口。

线管配线的注意事项 线管内的导线不得有接头,导线接头应在接线盒内处理;绝缘层损坏或损坏后恢复绝缘的导线不得穿入线管内,穿入线管的导线绝缘性能必须良好;不同电压、不同回路的导线,不应穿在同一线管内;除直流回路和接地线外,不得在线管内穿单根导线;潮湿场所敷设线管时,使用金属管的壁厚应大于2 mm,并应在线管进出口处采取防潮措施;线管明敷应做到横平竖直、排列整齐。

塑料护套线线路的安装,护套线是一种具有塑料保护层和绝缘层的双芯或多芯绝缘导线,可在墙壁及建筑物表面直接敷设,用钢精扎头或塑料钢钉线卡作为导线的支撑物。其安装步骤如下:

定位划线 首先确定线路的走向、各电气元件的安装位置,用弹线袋划线,然后按每隔150~300mm的距离划出固定线卡的位置,并在距开关、插座和灯具的木台

50mm处设定线卡固定点。根据线路敷设的墙面或建筑物表面的硬度,确定是否用冲击钻打眼,埋设膨胀螺钉。

导线敷设 先在地面校直护套线。敷设直线部分时,可先固定牢一端,拉紧护套线使线路平直后固定另一端,最后再固定中间段。护套线在转弯时,圆弧不能过小,

转弯的前后应各固定一个线卡。两线交叉处要固定4个线卡,如图5-30所示。

敷设护套线线路时,线路离地面距离不应小于0.15m,穿越墙壁或楼板时,应加

套护线套管保护护套线。塑料钢钉线卡的大小应选择合适。

绝缘子线路的安装,绝缘子线路适用于用电量较大且又较潮湿的场合,其线路的机械强度较大。绝缘子外形如图5-31所示。

绝缘子配线是用绝缘子作导线的支撑物进行线路敷设。敷设时,应根据不同的线径和位置选择不同形状的绝缘子配线:较小线径的线路一般采用鼓形绝缘于配线;线路线径较粗且是终端时,可采用蝶形绝缘子。

绝缘子固定 在木结构墙上固定绝缘子时,应选用鼓形绝缘子,用木螺钉直接拧人．
