TLE2082IPE4线头与接线端子的连接方法,各种电气设各、电气装置和电器用具均设有供连接导线用的接线端子。常用接线端子有柱形端子和螺钉端子两种。

导线与接线端子连接的基本要求,对于多股线芯的连接,去掉绝缘层后应进一步绞紧线头,然后再与接线端子连接。不允许出现多股细线芯松散、断股和外露等连接现象。

在三相四线制线路中,需要分清相序接线端子及连接导线相序,方可连接。单相电路必须分清相线和中性线,并应按电气装置的要求进行连接。

小截面积铝芯导线与接线端子连接时,必须留有能供再剖削2~3次线头的保留长度,否则线头断裂后将无法再与接线端子连接。留出的余量导线,要按图5-11所示盘成弹簧状。

小截面积铝芯导线和铝接线端子在连接前必须涂上中性凡士林清除氧化层。大截面铝芯导线与铜接线端子连接时,应采用铜铝过渡接头。

导线绝缘层与接线端子之问应保持适当距离,绝缘层既不可贴着接线端子,也不可离接线端子太远,使芯线裸露过长,余量导线的处理方法.

线头与接线端子必须连接得平服、紧密和牢固可靠,以使连接处的接触电阻减小到最小限度。

线头与柱形端子的连接方法,线头与柱形端子是接线端了依靠置于孔顶部的压接螺钉压住线头来完成电连接的。电流容量较小的接线端子一般只有一个压紧螺钉。电流容量较大的,或连接要求较高的,通常有两个压紧螺钉。

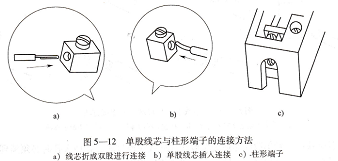

单股线芯头的连接方法在通常情况下,线芯直径都小于孔径,且多数都可插入两股线芯,故必须把线头的线芯折成双股并列后插入孔内,并应使压紧螺钉顶在双

股线芯的中间,如图5-12a所示。

如果线芯直径较大,无法插人双股线芯,则应在单股线芯插入孔前把线芯头略折一下,折转的端头翘向孔上部,如图5-12b所示。

上述两种线头线芯的工艺处理,都能有效地防止线头在压紧螺钉稍有松动时从孔中脱出。

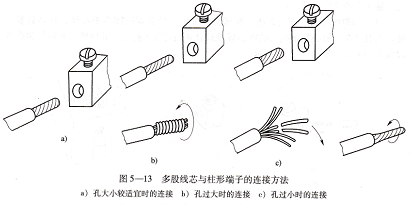

多股线芯与柱形端子的连接方法连接时,必须把多股线芯按原绞方向用钢丝钳进一步绞缠紧密,要保证多股线芯受压紧螺钉顶压时不松散。由于多股线芯的载流量较大,孔上部往往有两个压紧螺钉,连接时应先拧紧第一枚压紧螺钉(进端口的一枚),后拧紧第二枚,然后再加拧第一枚及第二枚,要反复加拧两次,确保导线均匀受力及有良好的电接触。在连接时,线芯直径与孔径一般应比较匹配,尽量避免出现孔过大或过小的现象。三种情况的工艺处理方法如下:

第一种,在线芯直径与孔径大小较匹配时,在一般用电场所,把线芯进一步绞紧后

装人孔中即可,如图5-13a所示。若在用电危险场所,为了防止线头从孔中脱出,应作如下处理:线头绝缘层应剥去多一些,在进一步将线芯绞紧前,线芯端头分三级剪去多余部分。以7股线为例,宜2股剪到最短;4股稍长,长出单股线芯直径的4倍;另1股最长,长度应能在4股稍长线芯上紧缠两圈,待多股线芯作进一步绞紧后,把这股最长线芯紧缠在端头~L。这样,能使线头的线芯端头略大些,在压紧螺钉松动时,即使导线稍受外力牵拉,也不易脱出孔。

第二种,在孔径过大时,可用一根单股线芯(直径应根据孔大于线芯直径的量而定)在已作进步绞紧后的线芯上紧密地排绕一层,如图5-13b所示,然后进行连接。

第三种,在孔径过小时,通常是导线电流密度选用过低所致。因此,可把多股线芯

处于中心部位的线芯剪去,如7股线剪去一股,19股线剪去1~7股,然后重新绞紧,进行连接,如图5-13c所示。若用于用电危险场所,也应按第一种情况所述方法采取防止线头脱出的措施。
