KS5M9U1224WFP交流电磁铁吸力的特点是:当外施电压一定时,铁芯中磁通的幅值基本上是一个恒值,这样电磁吸力Fx将不变。但是在电压一定时,励磁电流不仅决定于线圈的电阻,更主要是决定于线圈电抗,而且与工作气隙值的大小有关。

牵引电磁铁 牵引电磁铁主要用于自动控制设各中牵引或推斥其他机械装置,以达到自控或遥控的目的。

如图3-37所示为MQ1系列牵引电磁铁的外形,其原理为:线圈通电后,衔铁吸合,经过推杆(或拉杆)来驱动被操作机构。

阀用电磁铁 阀用电磁铁主要用于金属切削机床中远距离操作各种液压阀、气

动阀,以实现自动控制。

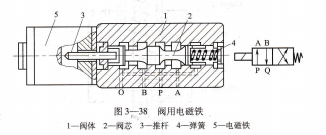

阀用电磁铁的动作原理是:在不通电时,衔铁被阀体推杆推动到额定行程,而线圈通电时,电磁力使推杆移动,控制阀门的开闭。其结构如图3-38所示。

制动电磁铁 制动电磁铁是操纵制动器作机械制动用的电磁铁,通常与闸瓦制

动器配合使用,在电气传动装置中作电动机的机械制动,以达到准确和迅速停车的目的。现以短行程电磁瓦块式制动器为例说明其工作情况。

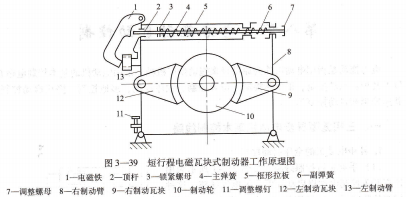

短行程电磁瓦块式制动器如图3-39所示,其工作原理为:线圈通电后,衔铁绕轴旋转而吸合,衔铁克服弹簧拉力,迫使制动杠杆向左右移动,使瓦块与制动轮脱离松开。当线圈断电后,衔铁释放,在弹簧的拉力作用下,制动杆同时向里移动,带动瓦块与制动轮紧紧抱住,完成刹车制动。

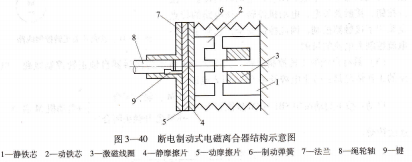

电磁离合器 断电制动式电磁离合器的结构如图3-40所示,其原理为:线圈带电时,动静铁芯立即吸合,与动铁芯固定在一起的静摩擦片与动摩擦片分开,于是动摩擦片连同绳轮在电动机的带动下正常启动运转。当线圈断电时,制动弹簧立即使动、静摩擦片之间产生足够大的摩擦力,使电动机断电后立即制动。

电阻器及频敏变阻器,电阻器 电阻器是具有一定电阻值的电气元件,电流通过它时,在它上面将产生电压降。利用电阻器这一特性,可以控制电动机的启动、制动及调速。电阻器也可以作为保护电器使用,有泄放、限流等用途。

电阻器是利用不同的电阻材料,采用冲压、浇铸和绕制等方法制成各种形状的电阻元件,然后再组装而成的G也有直接制成成品的,如管形电阻。其技术数据可查《电工手册》。

敞开式电阻器应安装在室内,并加以遮挡,防止工作人员不慎触及电阻器的带电部分。

频敏变阻器 频敏变阻器的特点是其阻值随频率的变化而变化。频敏变阻器的用途与电阻器的用途相同,用于控制异步电动机的启动、制动等。
