在倍压整流电路中,Rl的阻值越大,倍压效果越好。

滤波电路 把脉动的直流电变为平滑的直流电,保留脉动电压的直流部分,尽量滤除它的交流成分,称为滤波。具有这种功能的电路叫滤波电路。常用的滤波电路有电容滤波电路、电感滤波电路、复式滤波电路及电子滤波电路等.

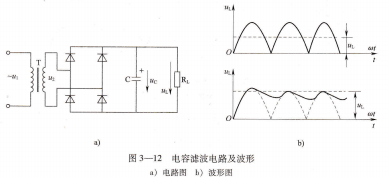

电容滤波电路 如图3-12所示。把一个大容量的电解电容器并联到整流输出端,利用电容器充、放电特性,可使输出电压平均值uL,得到提高,并且脉动系数减

小。此电路只适用于负载电流较小并保持不变的场合。

电感滤波电路 把一个电感元件L串联在整流负载RL前,如图3-13所示。

利用电感元件对交变电流的“阻碍”作用,使流过电感元件电流的变化变慢,达到减小脉动电流脉动系数的目的。电感滤波电路适用于负载电流较大且经常变化的场合。

复式滤波电路 把电容滤波电路和其他电路结合在一起,就组成性能较好的复式

滤波电路。常用的有LC滤波电路、LCπ型滤波电路和RCπ型滤波电路,如图3-14所示。

电子滤波电路 利用晶体三极管集电极电流主要由基极电流控制,几乎不受集电极一射极电压影响这一原理,可以组成一个电子滤波电路,如图3-15所示。图中C1接在三极管基极上,相当于在三极管发射极输出端对地接了一个C=(1+卩)Cl的电容。三极管的放大倍数卩越大,滤波效果越好。此电路多用在负载电流不很大,但纹波系数要求高的电子线路中。

硅稳压二极管稳压电路 硅稳压二极管实质上也是一个硅二极管,只是其工作

区为反向击穿区。使用时必须反向连接。硅稳压二极管如图3-16所示。硅稳压二极管的主要参数有:稳定电压uz、稳定电流Fz、最大稳定电流Jzmax、最小稳定电流Jzmh、最大耗散功率PzM等。
