TC5316200FT-B406把硅稳压二极管按图3-17所示接在电路中,就组成一个简单的稳压电路。稳压过程如下:

若u0上升,在电路中将会有:

                  u0↑→uL↑→iz↑→IR↑→uL↓

若u0不变,但iL增大,在电路中有:

                  iL↑→i↑→ir↑→uL↓→uz↓→uL↑

即利用电阻R上的压降改变,实现输出电压uL的近似稳定。

在使用时要求:izmax≥2iLM(ilM为负载电流最大值)。

简单串联型稳压电路 如图3-18所示为简单晶体管串联型稳压电路。图中uz为稳压二极管向三极管V(调整管)基极提供的一个稳定直流电压,叫作基准电压,

并且有ube=uz~uL、uL=u0-uce。

当电网交流电压升高引起整流输出电压u0上升时,稳压电路的稳压过程如下:

           uo↑→uL↑→ube↓→ib↓→ic↓→ube↑―ul↓

当uo减小时,上述过程正好相反。

若uo不变,因RL减小而引起JL增大,导致稳压电路输出σI减小时,该电路稳压

过程如下:

         RL↓→rL↑→ul↓→ube↑→rb↑→Jc↑→ycc↓→uL↑

当RL增大而导致饯增高时,该电路的稳压过程与上述过程正好相反。

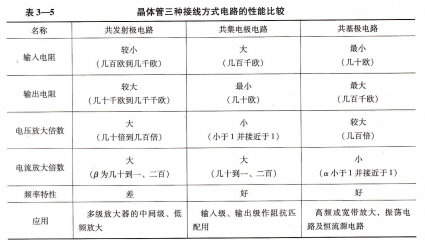

单管晶体管放大电路的性能及用途,根据输出信号与输人信号公共端的不同,单管晶体管放大电路有三种接线方式:共发射极放大电路、共集电极放大电路和共基极放大电路,如图3-19所示。这三种放大电路的性能及用途见表3-5。

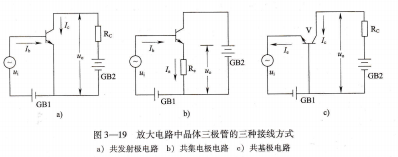

图3-19 放大电路中晶体三极管的三种接线方式,a)共发射极电路 b)共集电极电路 c)共基极电路,晶体管三种接线方式电路的性能比较.

变压器的分类和用途,变压器一般按用途分类。变压器的用途十分广泛,常见的有下列几类:

电力变压器 供输配电系统中升压或降压用,是变压器的主要品种。

特殊用途变压器 如电炉变压器、电焊变压器、整流变压器、矿用变压器、船

用变压器等。

仪用互感器 如电压互感器、电流互感器。
