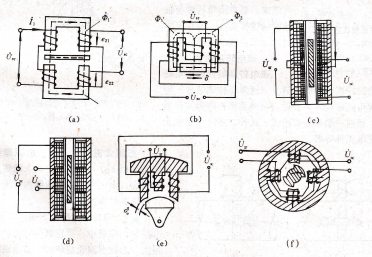

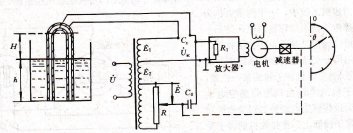

控制变压器 用于自动控制系统中的小功率变压器。

变压器的主要用途是:改变交变电压,改变交变电流,变换阻抗及改变相位等。

变压器的基本构造、工作原理及铭牌数据.

变压器的基本构造 变压器主要是由铁芯和绕组两大部分组成,此外还有其他附件。铁芯构成变压器的磁路,用硅钢片叠成以减小磁阻和铁损。绕组构成变压器的电路,用绝缘导线绕制而成,其中接电源的一侧叫一次绕组,接负载的一侧叫二次绕组。

对于油浸式电力变压器,其他附件主要有油箱、油枕、安全气道、气体继电器、分接开关、绝缘套管等,其作用是共同保证变压器安全、可靠地运行。油箱中的变压器油用来绝缘、防潮和散热;油枕用来储油,随着变压器油的热胀冷缩而变动,隔绝空气、避免潮气浸人;安全气道用来保护油箱防止爆裂;气体继电器是变压器的主要保护装置,当变压器内部发生故障时,轻则发出报警信号,重则自动跳间,避免事故扩大。

变压器的基本工作原理 变压器的基本原理是电磁感应原理。单相变压器空载

运行时,一次绕组中通过空载励磁电流i0,在铁芯中激起交变主磁通q,在一次、二次绕组中产生感应电动势e1、E2。单相变压器负载运行时,只要一次电压u1一定,则铁芯中主磁通最大值Φm就基本一定.当二次电流i2增大时,一次电流i1也必然随之增大,以维持Φm的基本不变,并维持变压器的功率平衡。变压器一次、二次侧的电压与匝数成正比,而电流与匝数成反比:

             kU=u1/u2=n1/n2=i2/i1

变压器的铭牌数据,型号 表示变压器的相数、冷却方式、循环方式、绕组数、导线材质、调压方式、设计序号、额定容量、高压绕组额定电压等级、防护代号等。

额定电压 一次电压岷1是根据绝缘强度和允许发热条件而规定的正常工作电压值,二次电压σN2是当一次电压为σx1时二次侧的空载电压值。对于三相变压器,额定电压指线电压。

额定电流 是根据变压器的允许发热条件而规定的满载电流值。对于三相变压器,额定电流指线电流.

额定容量 是变压器额定运行时允许传递的最大功率。对于单相变压器,sN=un2iN2;对于三相变压器,sN=3uN2lN2。

阻抗电压 是短路电压占―次侧额定电压的百分数,叉称短路电压标么值,即

              uk*=uk/un1×100%

式中短路电压uK是当变压器二次侧短路时,使变压器一次、二次侧刚好达到额定电流时在一次侧施加的电压值。

温升 是变压器在额定运行时允许超过周围环境温度的数值,它取决于变压器的绝缘等级。设计时一般规定环境温度为40℃。

电焊变压器又称交流弧焊机。根据弧焊工艺的要求,电焊变压器空载时要有足够的引弧电压(65~75Ⅴ);负载时应具有陡降的外特性;额定负载时电压约为30Ⅴ;短路电流不大;焊接电流随时可调。常见的电焊变压器有:

磁分路动铁式电焊变压器 这种变压器有三个铁芯柱,一个主铁芯柱上绕有一

次、二次绕组,另一主铁芯柱上绕有电抗绕组,中间为可动铁芯柱,用来改变漏抗。改变二次绕组和电抗绕组的匝数,可以改变空载电压,这是粗调,空载电压升高则焊接电流增大。改变动铁芯位置是细调,动铁芯移人,漏抗增大,外特性变陡,焊接电流减小。

动圈式电焊变压器 这种变压器的一次绕组分为两部分,固定在铁芯柱的底部;

二次绕组也分为两部分,可沿铁芯柱上下移动。改变一次、二次绕组的连接方式,可以改变空载电压,这是粗调。改变二次绕组的位置是细调,一次、二次绕组间距离增大,则漏抗增大,焊接电流减小。

互感器,电压互感器 电压互感器将高电压变为低电压以便于进行测量。其特点是:

一次绕组匝数多,线径小,使用时并联在被测线路上;二次绕组匝数少,二次电压规定为100Ⅴ,使用时接高内阻电压表或其他仪表的电压线圈,相当于空载状态。

铁芯采用优质硅钢片叠成,工作时空载电流很小。

使用时二次侧绝对不允许短路,否则将烧坏互感器。

铁芯及二次绕组一端必须可靠接地,以防止二次侧出现高压,危及设各和人员安全。

电流互感器 电流互感器将大电流变为小电流以便于测量。其特点是:一次绕组匝数少、线径大,使用时串联在被测电路中。二次绕组匝数多、线径小,二次电流规定为5A,使用时接电流表或其他仪表的电流线圈,相当于短路状态。

电流互感器一次电流由被测电路决定,与互感器二次电路无关。

使用时二次侧绝对不允许开路,否则将造成铁芯过热、二次侧产生高压,危及人身及设各安全。

铁芯及二次绕组一端必须可靠接地,以防止二次侧出现高压危及人身及设各安全。

变压器连接组的含意,变压器的连接组是指变压器高、低压绕组的连接方式及以时钟时序数表示的相对相位移的通用标号。
