TA07-11GWA(PB)算穿透电流r澜的大小。如果反向电阻值偏小,说明该三极管质量不太好。

晶体三极管的型号 国产晶体三极管的型号由五个部分组成:

例,3AG11C为PNP型锗材料的高频小功率三极管,设计序号为11,规格号为C。

单相整流及滤波电路,把交流电变换成直流电的过程叫整流。用于整流的设备叫整流器。一个整流器主要由整流变压器、整流电路和滤波电路三个部分组成。

单相整流电路 其形式有单相半波、单相全波、单相桥式和单相倍压整流等。

单相半波整流电路 如图3-8a所示。图3―8b所示是电路的有关波形图。

该电路有下列关系:

                uL=0.45u2

                iF=JL=0.45 u2/rl

                uRM=2u2

式中 ul―输出电压的平均值;

u2―整流输入端的交流电压有效值;

RI一流过负载;

fF―流过二极管的平均电流;

URM一二极管承受的最高反向电压。

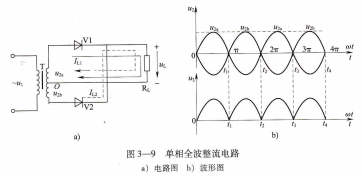

(2)单相全波整流电路 如图3-9a所示。图3―9b所示是该电路各有关波形图。

该电路有下列关系:

             yL=0.9 u2

             rF=1/2il=0.45u2/rl

             URM=2 u2

单相桥式整流电路 如图3-10所示。整流后在负载上得到的电压波形与全波整流电路的一样。该电路有下列关系式:

                yL=0.9 u2

                JF=1/2il=0.45 u2/rl

                uRM=2 u2

单相倍压整流电路 在某些需要高电压,但电流小的直流设各中,可采用倍压整流来提高输出电压。如图3―11所示为三倍压整流电路。该电路中有:
