TPS3803-01MDCKREP磁保持接触器的原理电路图,有三对主触点控制三相交流电,四对辅助触点控制线圈电路。在线圈未通电时,由于活动铁心与静铁心之间的气隙标较大,其

磁阻远大于由支撑柱与导磁板构成的磁路的磁阻。永久磁铁的磁通不通过活动铁心,也不会产生吸力,对接触器不发生作用。

在线圈的闭合“+”和闭合“―”之间加上相应极性的输入信号电压,这时线圈产生的磁通方向与永久磁铁的磁通方向相同,线圈磁通产生足够大的吸力克服弹簧的反力,吸引活动铁心向静铁心移动,并带动活动触点向下运动。当活动铁心与静铁心,活动触点与固定触点完全闭合的时候,辅助触点断开线圈

的吸合电路。这时由于通过由活动铁心、静铁心构成的磁路的磁阻比有铜垫圈的支撑柱和导磁底板所构成的磁路的磁阻小,永久磁铁产生的吸力使接触器保持在吸合状态。

在线圈的跳开“+”和跳开“―”端吸合一跳开一吸合+跳开+磁保持接触器原理电路头之间加上相应极性的输入信号电压时,线圈在铁心内产生的磁通大于永久磁铁的磁通,并且方向相反,抵消了永久磁铁的吸力,使活动铁心在弹簧反力作用下回到释放状态,带动主触点断开,并使辅助触点发生转换9断开跳开信号电路,接通闭合信号电路,为下一次接通做好准备。

线圈两端并联齐纳二极管是为了减小在线圈电路开关上的自感电势。

表4-2列举了AVB79型三相交流接触器(或称为功率继电器)的主要技术参数。

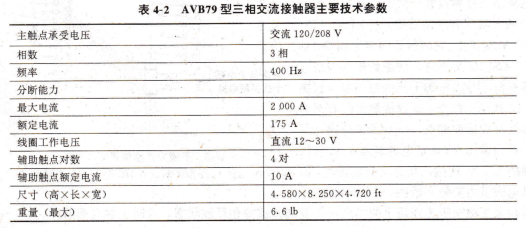

表4-2 AVB79型三相交流接触器主要技术参数

主触点承受电压，交流120/208k,相数市目频率400Iz分断能力最大电流2000A额定电流线圈工作电压直流12~30V辅助触点对数4又寸辅助触点额定电流10A尺寸(高×长×宽)4.580×8,250×4.720 ft重量(最大)6.61b175A147．

在接触器中利用永久磁铁除了保持吸通状态以外,还可用来保持断开状态和常闭状态。

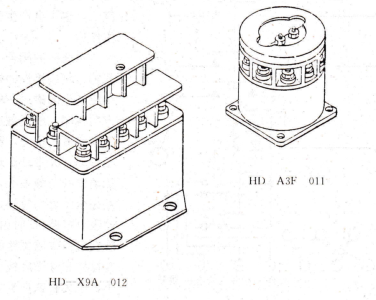

这种接触器通常称为平衡力式接触器,因为它采用了第一章1．7节所介绍的平衡力式电磁HI-X9A　012平衡力式接触器外形，是HD―A3F―011和HD-X9A-012两种平衡力式接触器的外形图它们的原理电路图分别示于图4-15

(a)、(b)之中。这两种接触器都是美国LEACH公司的产品,广泛用于英美制

造的现代飞机之中。

HD-A3F-011接触器的主触点系统是三极单投常开式的,额定电流为50A,额定电压是三相,400 Hz,115/200V永久磁铁交流电。它的线圈额定电压是115

V、400 Hz交流电。线圈的输入回路内接有整流器和电磁干扰抑制网路,如图

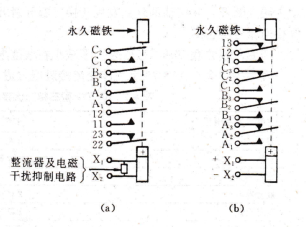

4-16所示。此外,这种接触器还有两对单极单投辅助触点,一对为常开式,另一对为常闭式,额定电流都是3A。当线平衡力式接触器原理电路圈的X1、X2端接入额定交流电压时,依(a)HD-A3F-011接触器;(b)HD-X9A-012接触器。

靠电磁吸力使触点转换。当线圈断电时,则在永久磁铁吸力作用下使接触器恢复到并保持在释放状态,这时主触点都断开。

整流器及电磁干扰抑制电器，平衡力式接触器，永久磁铁.
