FBR46D005-P触发器的两个状态
发布时间:2019/10/16 17:47:16 访问次数:2046
FBR46D005-P特性方程触发器的逻辑功能也可以用逻辑表达式来描述 ,称为触发器的特性方程 。根据表 5.4.1可以列出D触发器的特性方程
Qn+1=D (5．4．1)
特性方程触发器的逻辑功能也可以用逻辑表达式来描述 ,称为触发器的特性方程 。
根据表5.4.1可以列出D触发器的特性方程
Qn+1=D (5·4.1)
该式与5.3节中从触发器电路结构导出的式(5.3.1)完全相同。
D=1中 ,两个圆圈内标有1和0,表示触发器的两个状态 ,4根方向线表示状态转换的方向 ,分别对应特性表中的4行 ,方向线起点为触发器现态o″ ,箭头指向相应的次态Q而+1,方向线旁边标出了状态转换的条件 ,即输人信号D的逻辑值．

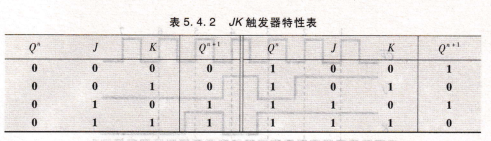

jK触发器，特性表5.4.2所示是JK触发器的特性表 ,其中列出了触发器现态On和
输入信号J、Κ在不同组合条件下的次态值 。
FBR46D005-P特性方程触发器的逻辑功能也可以用逻辑表达式来描述 ,称为触发器的特性方程 。根据表 5.4.1可以列出D触发器的特性方程
Qn+1=D (5．4．1)
特性方程触发器的逻辑功能也可以用逻辑表达式来描述 ,称为触发器的特性方程 。
根据表5.4.1可以列出D触发器的特性方程
Qn+1=D (5·4.1)
该式与5.3节中从触发器电路结构导出的式(5.3.1)完全相同。
D=1中 ,两个圆圈内标有1和0,表示触发器的两个状态 ,4根方向线表示状态转换的方向 ,分别对应特性表中的4行 ,方向线起点为触发器现态o″ ,箭头指向相应的次态Q而+1,方向线旁边标出了状态转换的条件 ,即输人信号D的逻辑值．
jK触发器，特性表5.4.2所示是JK触发器的特性表 ,其中列出了触发器现态On和输入信号J、Κ在不同组合条件下的次态值 。
