触发器有哪几种常见的电路结构?试归纳它们的工作原理和动作特点。

D触发器要求时钟信号CP与输人信号D有什么样的定时关系?输出信号Q和Q与CP有什么样的定时关系?

试画出图5.3.7中JK触发器的定时图,注意定时图中各信号与时钟脉冲CP的哪一个边沿有定时关系。

在5.3节中以两种D触发器和一种,JK触发器为例介绍了构成触发器的不同电路结构,本节将进一步讨论触发器的逻辑功能。触发器在每次时钟脉冲触发沿到来之前的状态称为现态,而在此之后的状态称为次态。所谓触发器的逻辑功能,是指次态与现态、输人信号之间的逻辑关系,这种关系可以用特性表、特性方程或状态图来描述。按照触发器状态转换的规则不同,通常分为D触发器、JK触发器、r触发器、SR触发器等几种逻辑功能类型。它们的逻辑符号如图5.4.1所示,各方框内分别标明了时钟信号与不同输人的控制关联关系。

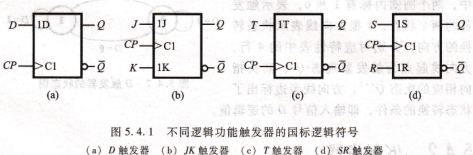

图5.4.1 不同逻辑功能触发器的国标逻辑符号

(a)D触发器 (b)JK触发器 (c)r触发器 (d)SR触发器

需要指出的是,逻辑功能与电路结构是两个不同的概念。同一逻辑功能的触发器可以用不同的电路结构实现,如前述两种不同电路结构而功能完全相同的D触发器;同时,以同一基本电路结构,也可以构成不同逻辑功能的触发器,例如5.4,5节将要讨论的D触发器逻辑功能的转换。对于某种特定的电路结构,只不过是可能更易于实现某一逻辑功能而已。
