LMC1992CCN触发器的动态特性反映其对输人逻辑信号和时钟信号之间的时间要求,以

及输出对时钟信号响应的延迟时间。下面以前述上升沿触发的D触发器为例

进行说明。

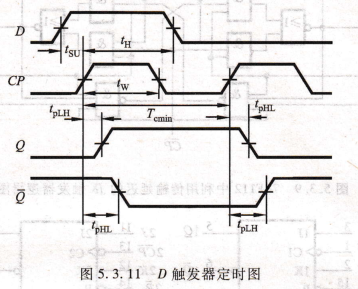

图5.3.11所示的定时图显示了D触发器各信号之间的时间要求或延迟。

建立时间莎su

输入信号D的变化会引起触发器输人电路的一系列变化,它必须在时钟

信号CP的上升沿(对上升沿触发的触发器而言)到来之前的某一时刻跳变到某

一逻辑电平并保持不变,以保证与信号D相关的电路建立起稳定的状态,使触发器状态得到正确的转换，该时间的最小值即建立时间tsu.

保持时间tH

信号D在CP上升沿到来之后还应保持一定时间，才能保证Ｄ状态可靠地传送到0和Q端，该时间的最小值称为保持时间TH.由于技术的进步 ,已有许多种触发器可把保持时间降到0。 这项特性在高速移位寄存器或计数器中是十分重要的．

传输延迟时间tpLH和tphL

时钟脉冲CP上升沿至输出端新状态稳定建立起来 的时间定义为传输延迟时间。 tpLH是输出从低电平到高电平的延迟时间 ,tpHL则是输出从高电平到低电平的延迟时间 ,应用中有时取其平均传输延迟时间tpd=tplh+tphl/2。至输出端新状态稳定建立起来的时间定义为传输延迟tpLE和时间。JpLH是输出从低电平到高电平的延迟时间,莎pHL则是输出从高电平到低电.

触发脉冲宽度tw

为保证可靠触发,要求时钟脉冲CP的宽度不小于tw,以保证内部各门正确翻转。

最高触发频率fcmax

触发器所能响应的时钟脉冲CP最高频率,fcmax=1/tcmin。因为在CP高电平

和低电平期间,触发器内部都要完成一系列动作,需要一定的时间延迟,所以

对于CP最高工作频率有一个限制。

对于特定的逻辑系列,上述动态特性参数在生产厂家的数据手册中都会给

出。例如,74HC74双D触发器,在yDD=6v,r=-4o~+85℃的工作条件下,上述参数的典型值为rs.=2 ns,tH=O ns,tw=6 ns,tmax=82MHz,tpLl=thL=14ns。
