用输人端在不同逻辑信号作用下所对应的输出信号的波形图,表示电路的逻辑关系.

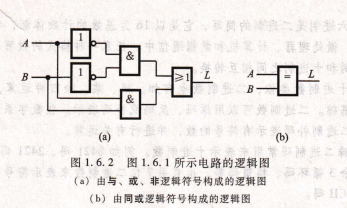

在图1.6.1所示电路的波形图中,在T1时间段内,A\B输入端均为高电平1,根据式(1.6.1)或表1.6.1可知,此时输出L为高电平1.依照此方法,可得出T2、T3、和T4时间段内输出L的波形图。从图1.6.3中可以直观地看出,对于同或逻辑关系,

只要输入A和B相同,输出为1;A和B不相同时,输出为0。

上述四种不同的表示方法所描述的是同一逻辑关系 ,因此它们之间有着必然的

联系 ,可以从一种表示方法 ,得到其他表电路的波形图示方法 。

逻辑函数都有哪些表示方法?

由于模拟信息具有连续性 ,实用上难于存储 、分析和传输 ;应用二值数字逻辑构成的数字电路或数字系统较易克服这些困难。其实质是利用数字1和0来表示信息。

用0和1组成的二进制数可以表示数量的大小 ,也可以表示对立的两种逻辑状态。数字系统中常用二进制数来表示数值。所谓二进制是以2为基数的计数体制。

十六进制是二进制的简写,它是以16为基数的计数体制,常用于数字电子技术、微处理器、计算机和数据通信中。任意一种格式的数可以在十六进制、二进制和十进制之间相互转换。

爨通与十进制数类似,二进制数也有加、减、乘、除四种运算,加法是各种运算的基础。二进制数可以用原码、反码或补码表示。在数字系统或计算机中常采用二进制补码表示有符号的数,并进行有关运算。

国特殊二进制码常用来表示十进制数。例如8421码、2421码、5421码、余3码、余3循环码、格雷码等。也有用7位二进制数来表示符号一数字混合码,如ASCII码。

通与、或、非是逻辑运算中的三种基本运算,其他的逻辑运算可以由这三种基本运算构成。数字逻辑是计算机的基础。逻辑函数的描述方法有真值表、逻辑函数表达式、逻辑图、波形图和卡诺图等。

‘
