试以表1.1.1所列的数字集成电路的分类为依据,指出下列IC器件属于何

种集成度器件:(1)微处理器;(2)计数器;(3)加法器;(4)逻辑门;(5)4兆位存储器。

一数字信号波形如图题1.1.2所示,试问该波形所代表的二进制数是什么?

试绘出下列二进制数的数字波形,设逻辑1的电压为5V,逻辑0的电压为0V.

(1) 001100110011  (2) 0111010  (3)1111011101

一周期性数字波形如图题1.1.4所示,试计算:(1)周期,(2)频率,(3)占空比.

数制

一数字波形如图题1,2.1所示,时钟频率为4 kHz,试确定:(1)它所表示的二进制数;(2)串行方式传送8位数据所需要的时间;(3)以8位并行方式传送数据时需要的时间。

1,2.2 将下列十进制数转换为二进制数、八进制数和十六进制数(要求转换误差不大于2^4):

(1)43 (2)127 (3)254.25 (4)2,718

1.2.3 将下列二进制数转换为十六进制数:

(1) (101001):  (2) (11.01101):

1,2.4 将下列十进制数转换为十六进制数(要求转换误差不大于16^4):

(1) (500)D (2) (59)D (3) (0.34)D (4) (1002,45)D

1.2.5 将下列十六制数转换为二进制数:

(1) (23F.45)Ⅱ  (2) (A040,51)Ⅱ

1.2.6 将下列十六进制数转换为十进制数:

(1) (103,2)Ⅱ  (2) (A45D.0BC)H

1.3 二进制数的算术运算

1.3.1 写出下列二进制数的原码、反码和补码:

(1) ( +1110):  (2) ( +10110):  (3) ( -1110):  (4) ( -10110):

1.3,2 写出下列有符号二进制补码所表示的十进制数:

(1) 0010111  (2) 11101000

1.3.3 试用8位二进制补码计算下列各式,并用十进制数表示结果:

(1) 12+9 (2) 11-3 (3) -29-25 (4) -120+30

1.4 二进制代码

1.4.1 将下列十进制数转换为8421BCD码:

(1) 43  (2) 127  (3) 254.25  (4) 2.718

1,4.2 将下列数码作为自然二进制数或8421BCD码时,分别求出相应的十进制数:

(1)1(X)10111 (2)1⑾01(X)1(X)11 (3)(XX)101(X)1(X)1 (4)1(XXX)1(X).1(X)1(XX)1

1.4.3 试用十六进制数写出下列字符的ASCII码的表示:

(1) + (2)@ (3)you (4)43

1.6 逻辑函数及其表示方法

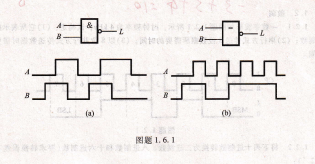

1.6.1 在图题1.6.1中,已知输入信号A、B的波形,画出各门电路输出L的波形。
