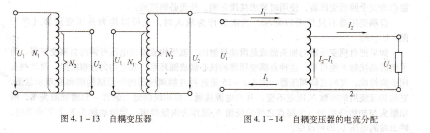

MCP6544I自耦变压器与前面讨论的变压器有所不同,它只有一个绕组,但具有多个抽头,如图4.1-13所示。自耦变压器的工作原理与前面所讲的变压器基本相同。基于它的特殊结构.自耦变压器的功率一部分通过传导传送,一部分通过感应传送,如图4.1-13所示。

靠感应传送的功率称为设计功率,用S:表示。次级额定电压U2和额定电流I2的乘积称为自耦变压器输出端的视在功率，用SD表示。SD=U2*I2

自耦变压器输出端的视在功率总是大于其计算设计功率时,首先必须确定U1>U2还是U2>U1(见图4.1-14)。

当U1>U2时

SB=U2(I2-I1)   N=I2/I1

SB=U2*I2-U2*I1  I1=I2/N

SB=U2*I2-U2*I2/N

SB=U2*I2(1-I/N)    N=U1/U2

SB=SD(1-U2/U1)

当u2>U1时

SB=sD(1-U1/U2)

[例题3]  160V/220V和200V/220V的两个自耦变压器、其输出视在功率是400V・A,求它们的设计功率是多少?

(2)SB=sD(1一U1/U2)

sB=400(1一160/220)=10⒐2v・A

SB=400(1一200/220)=40v・A

由此例可知,电压U1和U2越接近,自耦变压器绕组公共部分的电流就越小,sB也越小。

因此,导线截面可以比较细c而公共部分的匝数几乎就是绕组的总匝数,小电流在这里引起的损耗也很小,因此经济效果很显著。

理论分析和实践都可以证明:当U1/U2电压比(变压比)接近于1时,或者说≤2时,自耦变压器的优点是明显的。当变压比>2时,好处就不多了。所以在实际应用中,自耦变压器的变压比一般在1.2~2.0的范围内。

自耦变压器的缺点在于:初、次级绕组的电路直接联接在一起，高压端的电气故障会被波及到低压端。如当高压绕组的绝缘损坏时.高电压会直接传到副绕组,这是很不安的。由于这个原因,使用在低压边的电气设备必须有防止过高电压的措施,而且规定自耦变压器不能作为安全照明变压器,使用时要求接线正确,外壳必须接地。
